ラインからの3Dオブジェクト

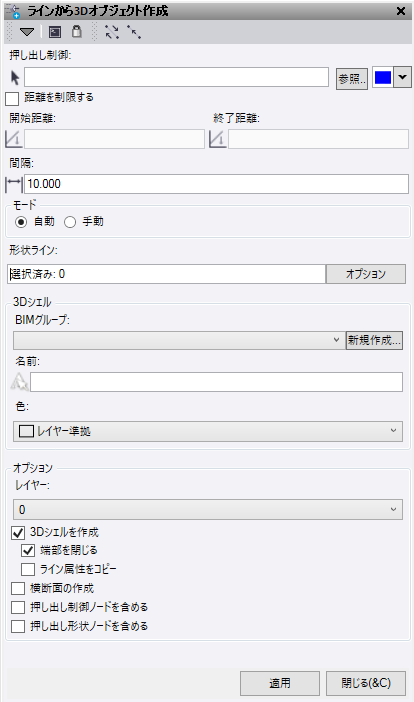

コマンドの説明

「ラインからの3Dオブジェクト」コマンドを使用すると、形状の形成に使用するラインのグループを選択し、制御ラインに沿って押し出すことができます。横断面ストリングと3Dシェルを作成するオプションがあり、設計モデルや施工モデルに使用できます。

• 原点での形状ラインに対する垂直を参照するために使用される押し出し制御ラインを選択します。最良の結果を得るには、このラインが、形状ラインに対して平行になっている必要があります。選択の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプション。
• 測点距離を制限するボックスを選択し、開始測点と終了測点を設定するか、ボックスを空のままにして制御ラインの長さを走行します。
• 断面の形成に使用する測点間隔を設定します。

モード:

• 自動 – このモードでは、互いに比較的平行に走る形状ラインのグループを選択し、押し出し形状の作成に使用できます。これらは制御ラインに対して垂直に切断され、横断面が自動的に形成され、できる限り正しい順序での結合が試行されます。
• 手動 – このモードでは、互いに比較的平行に走る形状ラインのグループを選択し、押し出し形状の作成に使用できます。これにより、選択したラインを並べ替えて正しい形状にすることができます。
  • ラインを選択したら、 追加 ボタンを押して、ライン表にラインを含めます。（ヒント – 選択された順序で、最初は接続されます）。 断面形状の視覚化は、すべてのラインが存在する開始位置か、または開始測点が入力された位置に描かれます。
  • ライン接続の順序を変更するには、上矢印と下矢印を使用します。
  • 表内のラインを選択すると、そのラインが画面上で強調表示され、そのラインがどのラインであるかを識別しやすくなります。
  • 削除ボタンを使用して選択から個々のラインを削除したり、クリアボタンを使用してすべてを削除したりできます。

3Dシェル:

• 新しいオブジェクトのBIMグループ名を入力します。これは、プロジェクトエクスプローラのBIMデータ内に保存されます。
• 新規3Dオブジェクトの名前を入力します。
• 新規3Dオブジェクトの色を選択します。

オプション:

• 作成されたデータのレイヤーを選択または新規作成します。
• 作成に必要な出力を確認します。
  • 3Dシェルの作成– 押し出しの3Dシェルオブジェクトを作成します。
    • 端を閉じるボックスを選択すると、シェルオブジェクトをソリッドにします。
    • ライン属性のコピーチェックボックスを選択すると、押し出し制御ラインから任意の特徴属性や12D属性を取得し、それらを3Dシェルに配置します。
  • 　横断面を作成 – これにより、すべての間隔位置に形状の横断面が作成されます。
  • 押し出し制御ノードを含める – これにより、制御ライン上のすべての水平ノードで形状横断面が可能になります。

次のいずれかの操作を行います。

• 適用をクリックしてラインからの3Dオブジェクトコマンドペインを開いたまま3Dソリッドを作成します。
• 閉じる をクリックして終了し、ラインからの3Dオブジェクトコマンドペインを閉じます。

ヒント:

• 横断面と3Dシェルは、選択したすべての形状ラインが断面に存在する場所にのみ作成されます。一本の線が停止すると、制御がそれ自体でループしない限り、計算されたオブジェクトはその位置で停止し、誤った形状が形成される可能性があります。
• 複製したラインが重なり合うと、3Dソリッドが適切に閉じなくなる可能性があります。これを回避するには、1mm以上離すようにしてください。
• 必須ではありませんが、「ラインの方向を設定」コマンドを使用し、使用されているすべてのラインが同じ方向に走っているようにすることができます。
• 「ラインの方向を表示」コマンドを使用して、ラインの方向矢印をオンにすると、制御ラインの方向を簡単に確認できます。

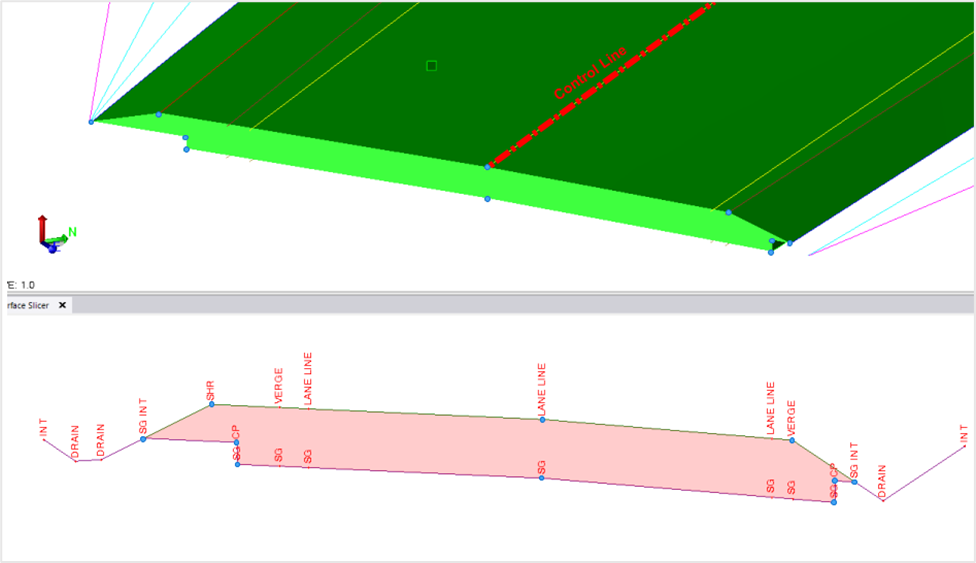

次に例を示します。
