コマンドの説明
3Dオブジェクトの分解コマンドを使用すると、3Dソリッドオブジェクトを選択し、構成するラインおよびポイントに分解することができます。このコマンドは、データを面モデルのソースデータとして使用できるように、別々のレイヤーで上、下、鉛直サイドのオブジェクトに分解します。

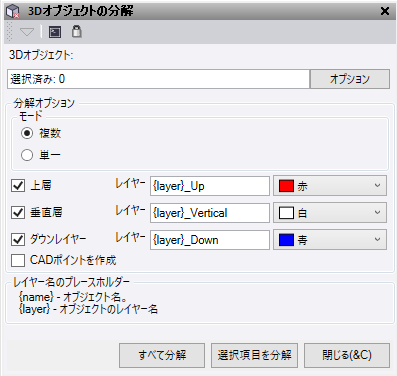

- 3Dオブジェクト選択フィールドをクリックし、画像表示で一つ以上のBIMオブジェクトを選択します。
- 分解オプション:
-
モード: 複数
- 上レイヤー – このボックスを選択すると、オブジェクトから上面の線画が作成されます。ラインを配置するレイヤーの名前を入力します。表示されているプレースホルダと接尾辞を使用することができます。初期設定は{layer}_Upです。線画の色を選択します。
- 鉛直レイヤー – このボックスを選択すると、オブジェクトから鉛直面の線画が作成されます。ラインを配置するレイヤーの名前を入力します。表示されているプレースホルダと接尾辞を使用することができます。初期設定は{layer}_Verticalです。線画の色を選択します。
- 下レイヤー – このボックスを選択すると、オブジェクトから下面の線画が作成されます。ラインを配置するレイヤーの名前を入力します。表示されているプレースホルダと接尾辞を使用することができます。初期設定は{layer}_Downです。線画の色を選択します。
-
モード: 単一
-
レイヤー – 一つのレイヤーに選択されたオブジェクトの全体の線画を作成します。ラインを配置するレイヤーの名前を入力します。表示されているプレースホルダと接尾辞を使用することができます。初期設定は{layer}_Explodedです。線画の色を選択します。
-
CADポイントを作成 – このボックスを選択すると、選択した上記の各レイヤーのすべての分解されたラインの端にCADポイントが作成されます。これらのポイントはラインに接続されていません。
-
-
- レイヤー名のプレースホルダ:
- {名前} – 選択したオブジェクトの名前を使用します。
- {layer} – 選択したオブジェクトのレイヤー名を使用します。
- 選択された3Dオブジェクトの面と頂点は表に記載されます。これは、オブジェクトが一つだけ選択された場合に起こり、複数のオブジェクトが選択されると無効になります。
- これらは表内で選択可能で、検査のために面または頂点のみを選択するために使用することができます。選択した面は、選択済みの分解ボタンを使用して分解し、ラインとポイントのみを取得することができます。これらは、設定に応じて適切なレイヤーに配置されます。
- 次のいずれかの操作を行います。
- すべて分解をクリックして、選択した設定済みの分解オプションを使用してオブジェクト全体を分解します。
- 選択項目を分解をクリックして、一覧で強調表示されている選択した面のみを分解します。
- コマンド終了時には閉じるをクリックします。

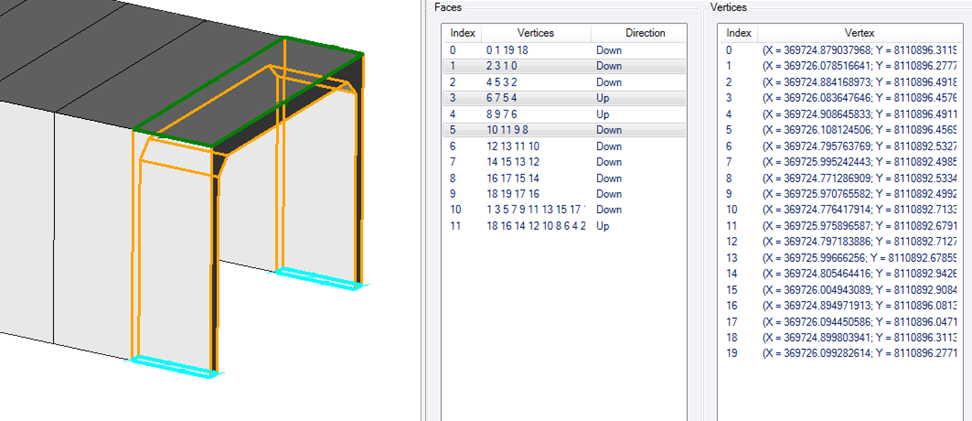

例:
