形状からの3Dオブジェクト

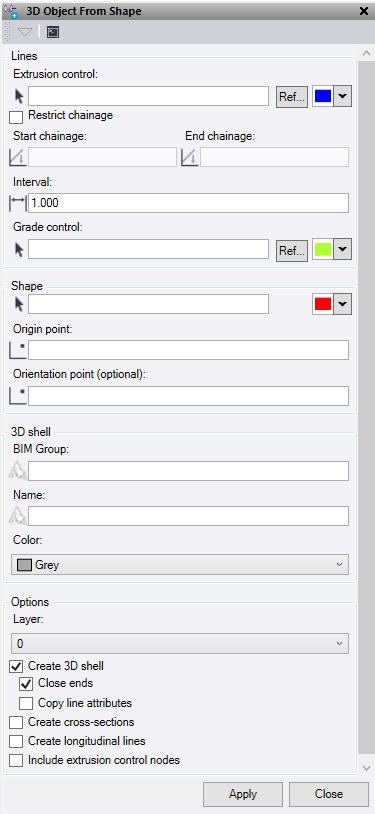

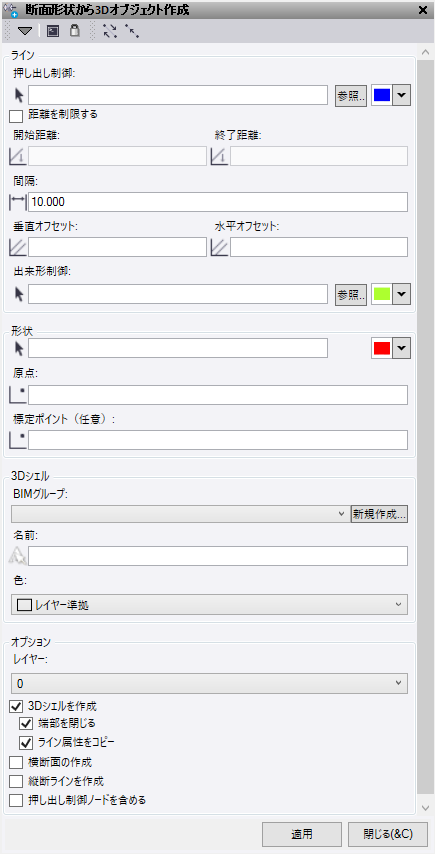

コマンドの説明

「形状からの3Dオブジェクト」コマンドを使用すると、閉じたポリゴンを選択し、制御ラインに沿って押し出すことができます。横断面ストリング、縦方向のストリング、および3Dシェルを作成するためのオプションがあり、設計モデルまたは施工モデルに使用できます。

ライン:

• 原点での形状を制御するために使用される押し出し基準線を選択します。形状は、この線に対して垂直に適用されます。選択の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプション。
• 測点距離を制限するボックスを選択し、開始測点と終了測点を設定するか、ボックスを空のままにして制御ラインの長さを走行します。
• 断面の形成に使用する測点間隔を設定します。
• 形状が押し出される押し出し制御ラインに戻る左右方向の勾配の計算に使用する出来形制御ラインを選択します。これを空白のままにすると、左右方向の勾配は「水平」になります。選択の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプション。

形状:

• 閉じたポリゴンの形で押し出す形状を選択します。形状が閉じていない場合、その過程で自動的に閉じられます。
• 押し出し制御ライン上に配置される形状上の原点を選択します。
• 押し出し制御ラインと出来形制御ラインの間の計算された左右方向の勾配を一致させるために使用される形状上の方向決定ポイントを選択します。これを空白のままにすると、形状は描かれたとおりに向きが決まっていると見なされます。

3Dシェル:

• 新しいオブジェクトのBIMグループ名を入力します。これは、プロジェクトエクスプローラのBIMデータ内に保存されます。
• 新規3Dオブジェクトの名前を入力します。
• 新規3Dオブジェクトの色を選択します。

オプション:

• 作成されたデータが入力されるレイヤーを選択または新規作成します。
• 作成に必要な出力を確認します。
  • 3Dシェル – これにより、押し出しの3Dシェルオブジェクトが作成されます。
    • 端を閉じるボックスを選択すると、3Dシェルオブジェクトをソリッドにします。
    • 「ライン属性のコピー」チェックボックスを選択すると、押し出し制御ラインから任意の特徴属性や12D属性を取得し、それらを3Dシェルに配置します。
  • 横断面 – これにより、間隔の位置ごとに形状の横断面が作成されます。
  • 縦線 – これにより、横断面形状を結ぶ縦線が作成されます。
  • 押し出し制御ノードを含める – これにより、制御ライン上のすべての水平ノードで形状横断面が可能になります。

次のいずれかの操作を行います。

• 適用をクリックして形状からの3Dオブジェクトコマンドペインを開いたまま3Dソリッドを作成します。
• 閉じるをクリックして終了し、形状からの3Dオブジェクトコマンドペインを閉じます。

ヒント:

• これにより、鉛直のみのライン上に形状が押し出されることはありません。
• ラインストリングの「垂直」タブにあるノードは、「押し出し制御ノードを含める」オプションでは使用されません。
• 複合ポリラインまたはポリゴンを形状として使用することはできません。
• 「ラインの方向を表示」コマンドを使用して、ラインの方向矢印をオンにすると、制御ラインの方向を簡単に確認できます。

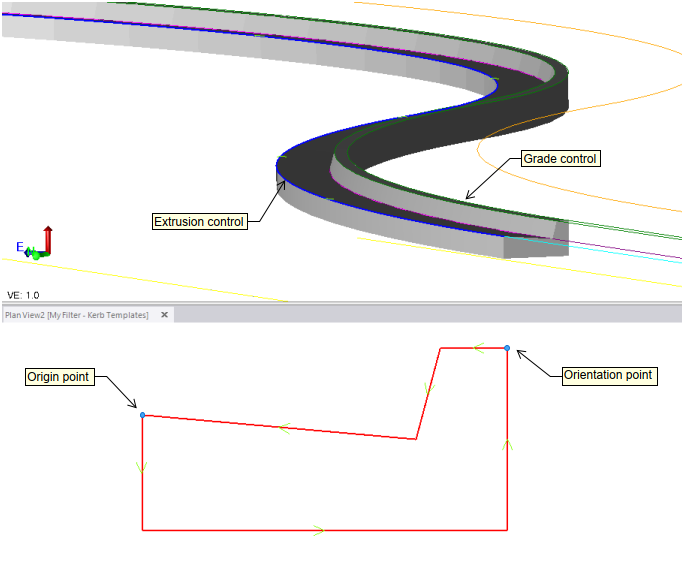

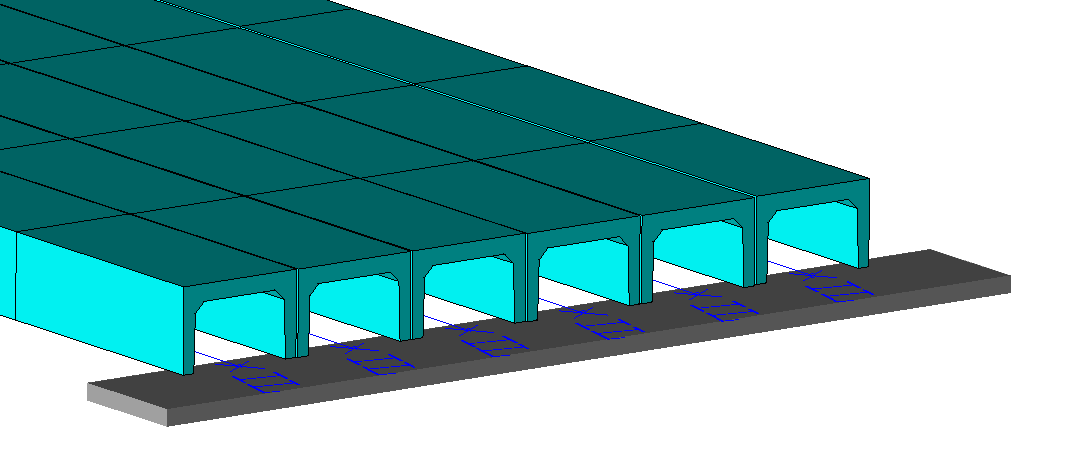

次に例を示します。
