コマンドの説明
「プロファイルの調整」コマンドでは、1本または複数のラインストリングを選択し、さまざまな方法を用いてそのプロファイルに対して垂直方向の調整を適用できます。特に、橋梁の上反り（ハグ）調整を考慮した新しいラインストリングの作成に有効です。

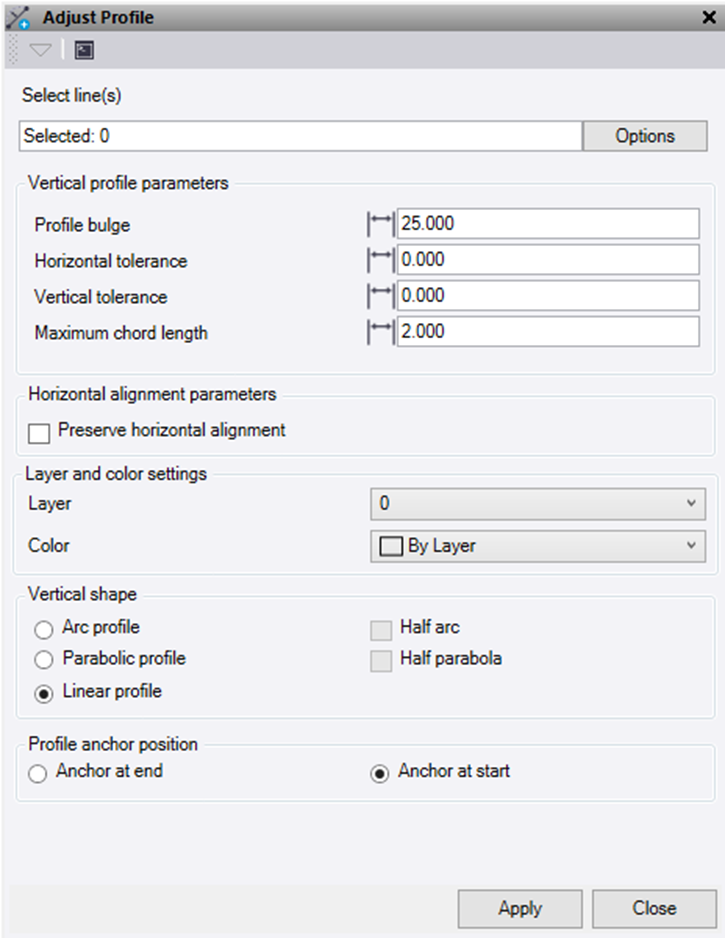

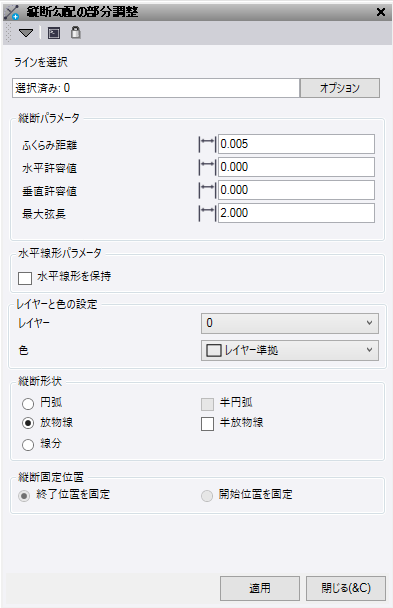

- ラインを選択フィールドをクリックし、グラフィックビュー内で変換対象のデータを選択します。オプションボタンをクリックすると、追加の選択オプションが表示されます。
- 垂直プロファイルのパラメータ –
- プロファイルバルジ– 垂直形状方式で使用される垂直方向の調整値。
- 水平方向の許容値 – ラインの直線化に使用する水平方向の許容範囲。0より大きい値である必要があります。
- 垂直方向の許容値 – ラインの直線化に使用する垂直方向の許容範囲。0より大きい値である必要があります。
- 最大コード長 – 新しく作成されるライン上の最大セグメント長を指定します。
- 水平アライメントを保持 – これにチェックを入れると、既存のラインの水平形状を維持します。チェックを外すと、水平成分はコード（直線）に変換されます。
- レイヤーおよびカラー設定 –
- レイヤー – 新しいラインに使用するレイヤーを選択または作成します。
- 色 – 新しい線の色を選択します。

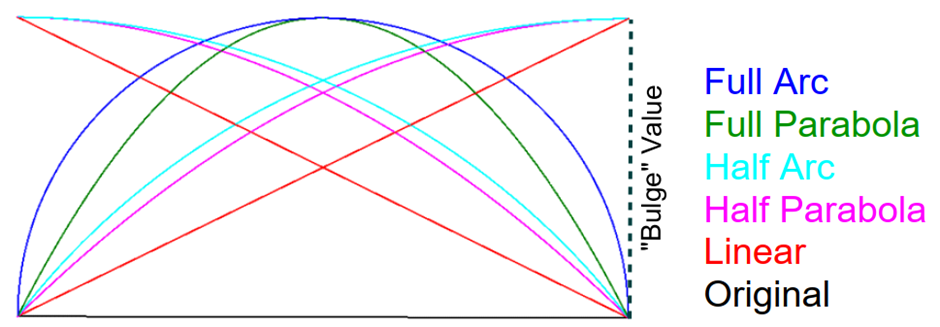

- 垂直形状 – プロファイル調整の適用方法を選択します。
- 円弧プロファイル – 円弧を使用して調整値を適用します。
- 「半円弧」を使用し、ラインの一端を固定点として設定するオプションもあります。
- 放物線プロファイル – 放物線を使用して調整値を適用します。
- 「半放物線」を使用し、ラインの一端を固定点として設定するオプションもあります。
- 直線プロファイル – 一端を固定点として線形に調整値を適用します。
- 円弧プロファイル – 円弧を使用して調整値を適用します。
- プロファイルの固定位置 – 変更せずに既存の標高を保持するラインの端を選択します。
- 適用ボタンを押して、プロファイルが調整された新しいラインストリングを作成します。
- 閉じるボタンを押してコマンドを終了します。
メモ：ラインストリングにVPI（鉛直交点）が含まれている場合、このコマンドを使用するには、「水平ラインストリングに変換」コマンドで水平方向のみのラインに変換する必要があります。
例:
