Xラインの作成

コマンドの説明

Xラインの作成コマンドを使用すると、制御ラインを選択し、指定された間隔やユーザー定義の位置に垂直ラインを作成することができます。Xラインの幅を制御ラインの両側に指定するか、二次線を使用して幅を制御します。Xラインに沿って、定義された位置にポイントやラインを作成します。

写真 ビデオ

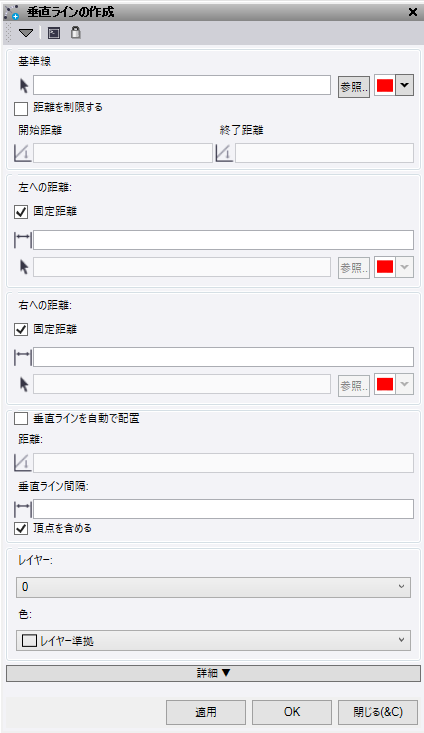

1. Xラインの制御ラインとして使用するストリングを選択します。選択の強調表示の色と、参照ファイルからラインを選択するオプションがあります。

   • 測点距離の制限 – 選択すると、Xラインが制御ラインに沿って描画される開始測点と終了測点が制限されます。
2. 左への距離
   • 固定距離 - 基準の左側にXラインを描画する値を入力します。
   • 指定しない場合は、基準の左側にあるラインを選択して、Xラインも延長します。
3.  右への距離
   • 固定距離 - 基準の右側にXラインを描画する値を入力します。
   • 指定しない場合は、基準の右側にあるラインを選択して、Xラインも延長します。
4. Xラインを手動で配置ボックスを選択して、制御ラインに沿ってXラインを必要とする測点距離の位置を選択します。手動の方法を使用する場合、「アドバンスト」のオプションは使用できないことに注意してください。
5.  上記を選択しない場合は、新しいXラインの描画に使用するXラインの間隔値を入力します。
   • 頂点を含めるボックスを選択し、ラインストリングに沿って各ノードの位置、または基準に使用する線形に沿った各HZ TPにXラインを描画します。
6. Xラインと「高度な」ラインとポイントを配置するレイヤーを選択または新規作成します。
7. Xラインの色を選択します。
8. 高度: 作成したXラインに基づいてポイントとラインを描画できるドロップダウンオプション。

   • ボタンを押して、指示行を追加・削除します。複数の行を使用することができます。
   • XLに沿った距離 – 0を開始点、1を終了点としたXラインに沿った距離をパーセンテージ値（0から1）で入力します。例: 0.5と入力すると中央になります。
   • 開始ID – 開始ポイントIDです。入力されていない場合、ポイントは作成されません。
   • 特徴コード - 各ポイントに割り当てる特徴コードを入力します。これらはFXLに対して処理することができます。
   • ストリングを描画 – このボックスを選択にすると、Xライン上の計算された位置を通るラインが引かれます。

9. 次のいずれかの操作を行います。

   • 適用をクリックしてXラインの作成コマンドペインを開いたままラインを作成します。
   • OKをクリックしてラインを作成し、Xラインの作成コマンドペインを閉じます。
