コマンドの説明

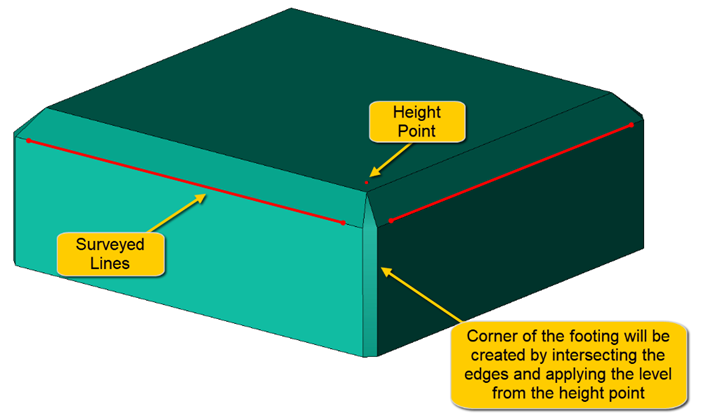

基礎の調整コマンドを使用すると、基礎や構造物の端部を形成するラインを選択し、それらを互いに交差するように延長することができます。同時に、最も近いポイントからの高度を採用して基礎のコーナー部で高度として使用することもできます。

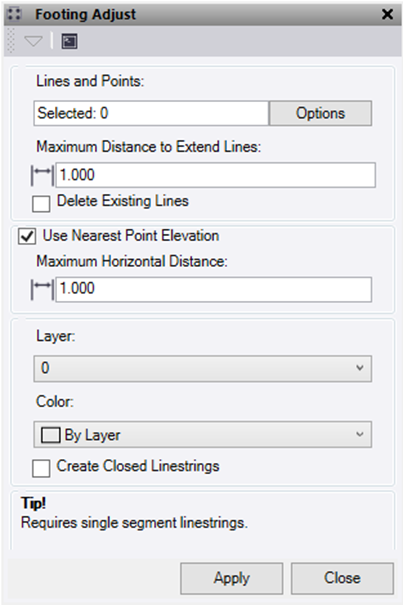

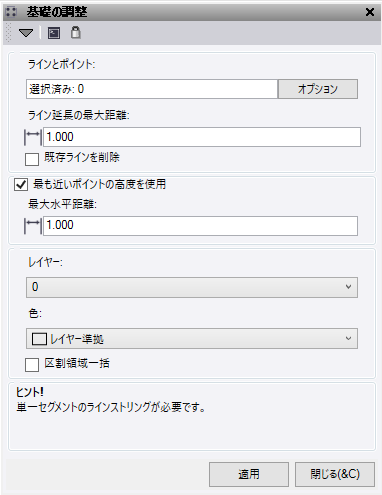

- ラインとポイントフィールドをクリックし、必要に応じて、画像表示で高さ調整に使用するラインとポイントの交差を選択します。オプションをクリックして追加の選択オプションを表示します。
- ラインを延長する最大距離の値を入力し、離れすぎているラインの交差を制限します。
- 既存ラインの削除ボックスを選択して、使用された元のラインを削除します。
- 最も近いポイント高度を使用ボックスを選択して、最も近いポイントの高度を交差するラインストリングの端に適用します。
- 最長水平距離を入力して高度ポイントを検索します。この操作を実行しない場合、または高度ポイントが検索半径に存在しない場合、交差するラインストリングの端に適用される高度には、交点に最も近い元のストリングの端の標高が使用されます。
- 作成したラインを配置するレイヤーを一覧から選択するか、新規作成します。
- 新規ラインストリングの色を選択します。
- 閉合ラインストリングの作成ボックスを選択し、各基礎に対して、新しい個別のラインをすべて結合させます。
- 適用をクリックして基礎水準適用コマンドペインを開いたままコマンドを実行します。
注記: このコマンドで使用できるラインは「単一セグメント」のみであり、このコマンドはラインストリングでのみ機能します。

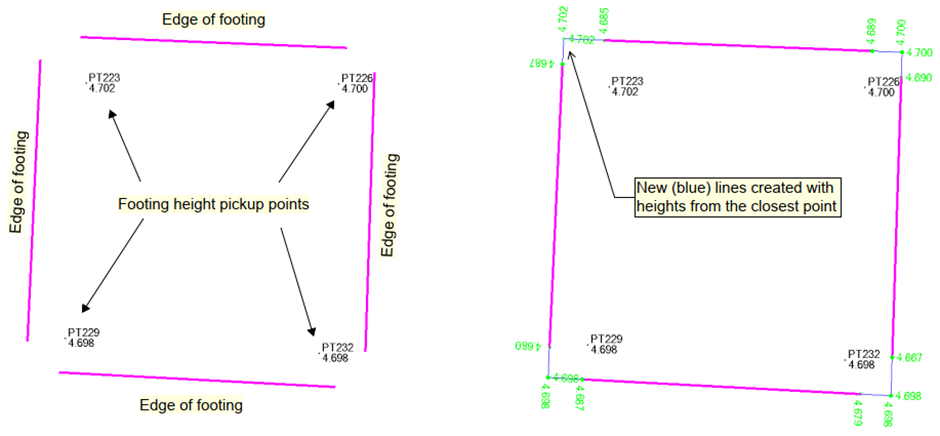

例:
