コマンドの説明

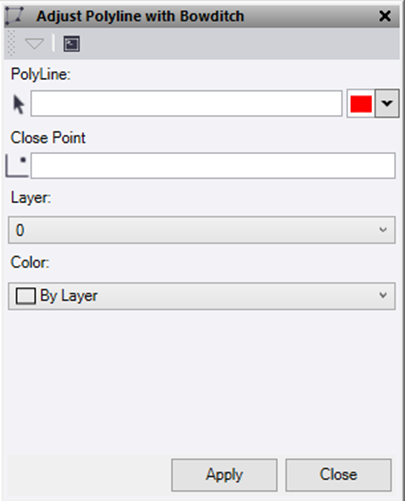

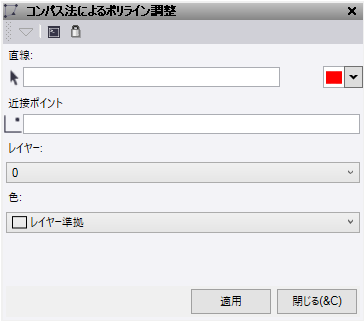

ボウディッチでポリラインを調整コマンドを使用すると、ボウディッチ調整を使用して2Dポリライン/ラインストリングを調整することができます。
- ポリライン選択フィールドをクリックし、画像表示で調整するラインを選択します。選択時の強調表示の色を変更するオプションあり。
- 閉合ポイント選択フィールドをクリックしてから、座標を入力するか、画像表示でラインを閉合するポイント（既知の測点や開始ポイントなど）を選択します。
注記: ラインの開始ポイントは固定されており、調整されないため、ラインの方向に注意する必要があります。
-
調整したラインを保存するレイヤーを選択します。
- 調整したラインの色を選択します。
- 適用をクリックすると、調整プレビューウィンドウが表示されます。
- 閉合差の最大許容値および最低水平精度比率値を設定します。調整がこれらの許容値を超える場合、調整が適用されたときに警告ウィンドウが表示されます。
- 調整の適用をクリックし、調整済みのラインを作成して結果を確認します。
