配列

コマンドの説明

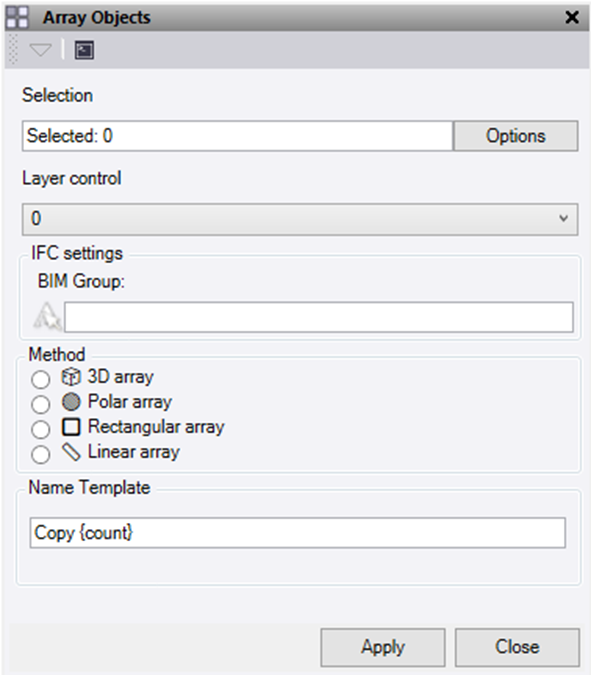

配列コマンドを使用すると、さまざまな配列方法を使用してオブジェクトのコピーを作成できます。これは、単純なグリッドから道路沿いのガードレール支柱のレイアウトまで、さまざまな幾何学的パターンでオブジェクトを伝搬する簡単な方法です。

• 選択　フィールドをクリックし、グラフィックビュー内でオブジェクトを選択するか、または配列に複製するオブジェクトを選択します。追加の選択オプションを表示するには、オプションをクリックします。
• レイヤーを選択するか、新しいレイヤーを作成します。

3D配列:

• コピー数 – これは、作成する選択したオブジェクトのコピーの合計数です。
• ステップ x – 原点からX軸のコピー間の距離。
• ステップ y – 原点からY軸のコピー間の距離。
• ステップ z – 元のオブジェクトからの高度デルタ。

極配列:

• 項目の総数 – これは、下に入力された角度に広がるオブジェクトのコピーの数です。
• 中心点 – これは、オブジェクトがコピーされる極配列の中心です。
• コピーが適用される角度 – これは、オブジェクトのコピーが広がる角度です。角度は、中心点から反時計回りで、正の値になります。

四角形配列:

• 行 – これは作成する行の数です。
• 列 – これは、作成する列の数です。
• 行オフセット – これは行間の距離です。
• 列オフセット – これは列間の距離です。

直線配列:

• 制御ライン – これは、新しいオブジェクトの位置を制御するための基準線です。ラインの選択の強調表示色を変更したり、参照ファイルからオブジェクトを選択したりするオプション。
• その他のオプション
  • 参照ポイント – このオプションを使用して、制御ラインから定義されたデルタ位置にオブジェクトを配置します。参照ポイントの位置は制御ライン上に配置されます。参照ポイントを使用しない場合、オブジェクトの開始点は制御ライン上に配置されます。
  • 追加の回転 – これを使用して、配置するオブジェクトの参照ポイント点からの角度を指定します。
• コピー数 – これを使用すると、ここに入力されるコピー数の数は、制御ラインの長さに沿って均等に分散されます。
• コピー間の距離 – これを選択すると、入力された距離が制御ラインに沿った各コピー間に使用されます。
• 垂直角度を維持 – このオプションを使用して、オブジェクトを制御ラインに対して垂直に保ちます。これは、上記で使用した設定に依存し、一部のオブジェクトを操作するには追加の回転が必要です。
• 測点距離を制限する – 開始測点と終了測点を設定するか、ボックスを空のままにして制御ラインの長さを走行します。
• 適用をクリックしてオブジェクトの配列を作成します。
• 閉じるをクリックして終了し、配列オブジェクトコマンドペインを閉じます。
