コマンドの説明

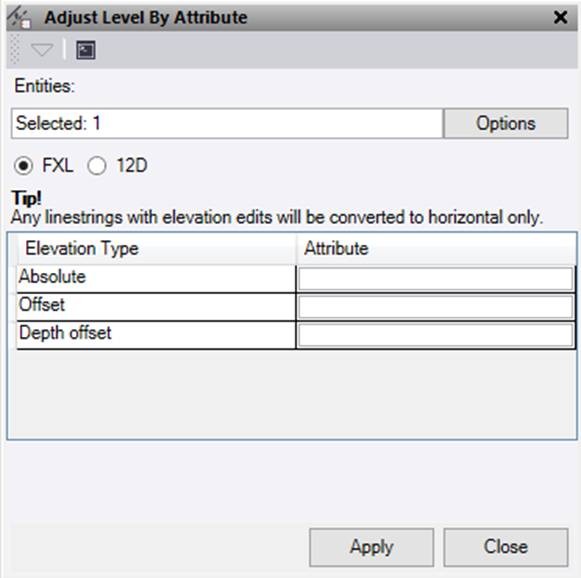

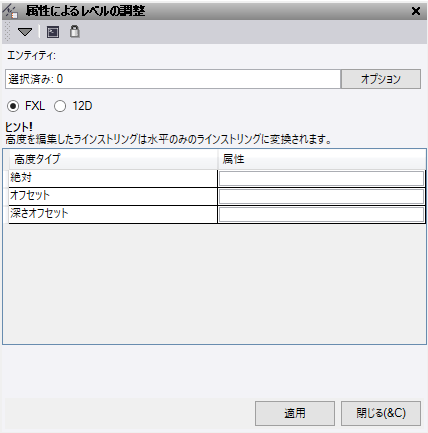

「属性によるレベルの調整」コマンドを使用すると、ポイントとラインストリングの属性値を使用して、それらのレベルを調整できます。これは、特徴コードを処理する前のポイントでも使用できます。
- エンティティ選択フィールドをクリックし、画像表示でラインかポイントを選択します。オプションボタンをクリックすると、追加の選択オプションが表示されます。
- ラインまたはポイントで使用する属性のタイプを選択します。
- FXL – 特徴属性
- 12D – 12D属性
- ターゲット属性名を適切な高度タイプに入力します。複数のフィールドに入力されている場合は、上から下の順に適用されます。
- [絶対] - 線またはポイントの高度を属性値に設定します。
- オフセット - これにより、ラインまたはポイントの高度が属性値で調整され、正の数値が上方向に進みます。
- 深さオフセット - これにより、ラインまたはポイントの高度が属性値で調整され、正の数値が下方向に進みます。
- 適用をクリックし、ターゲットオブジェクトのレベルを調整します。
- 閉じるをクリックして終了し、属性によるレベルの調整コマンドペインを閉じます。
注記: 高度の編集があり、垂直タブデータを含むラインストリングは、レベルが水平タブに変換され、ポイントIDで制御されている場合は、座標で制御されるように変換されます。ポイントとラインストリングでのみ機能します。
