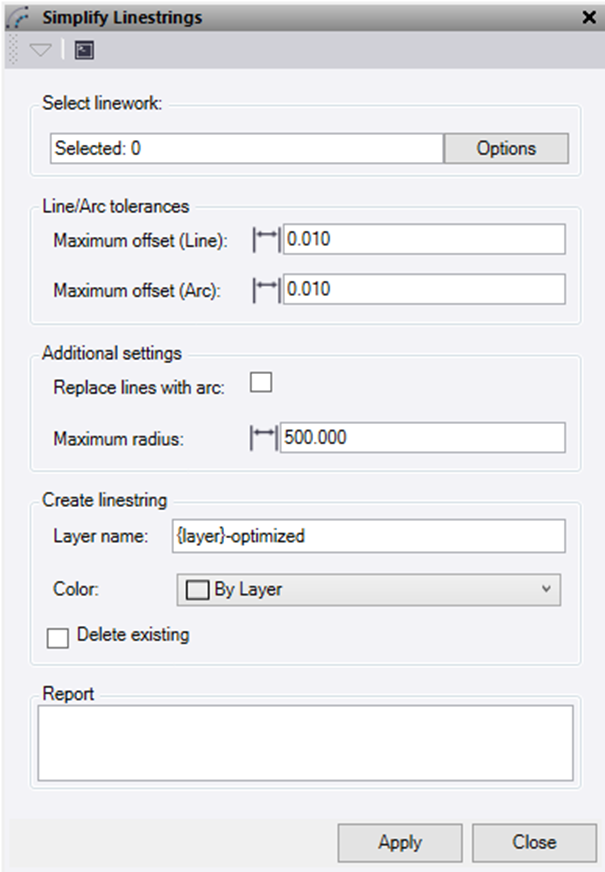

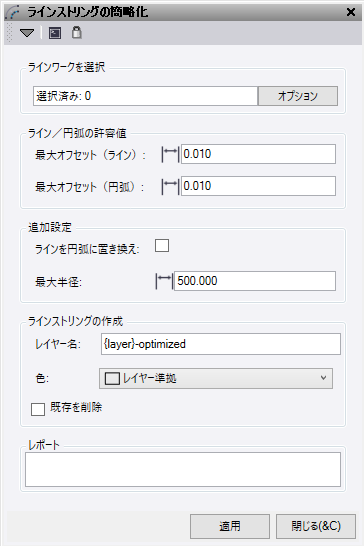

ラインストリングの簡略化

1. ラインストリング選択フィールドをクリックし、グラフィックビューで簡略化したいラインストリングを選択します。オプションボタンをクリックすると、追加の選択オプションが表示されます。
2. ライン／円弧の許容値：
   • 最大オフセット（ライン） – 直線許容値では、各ポイントが理想的な直線からどれだけ離れてよいかを基準とし、それを超えた場合にセグメントを区切ります。アルゴリズムは、各ポイントから理想的な直線までの最短距離を測定し、ポイントが直線に十分近い限り、ラインに追加し続けます。どれかのポイントが許容範囲を超えると、直前の許容点で区切って直線性を保ちます。
   • 最大オフセット（円弧） – 円弧許容値では、曲線が過度に曲がることなく、元の形状に正確に追従するように制御します。複数の円弧による近似を試行し、新しい曲線が元の形状からどの程度ずれているかを確認します。ずれが大きすぎる場合は、円弧を調整するか、精度を保つために直線に戻します。
3. 追加設定：
   • ラインを円弧に置換 – このボックスにチェックを入れると、直線コードの連続部分に対して円弧による近似を試行します。
   • 最大半径 – 選択された線画内で考えられる最大の半径を入力します。この値により、ノードが直線として扱われるか、円弧として扱われるかを判断します。
4. ラインストリングを作成：
   • レイヤー名 – 新しいレイヤー名に使用する接尾辞を、{layer}または{name}のプレースホルダーの後ろに入力します。プレースホルダーは、右クリックして挿入することができます。
   • {name} – 選択されたラインの名前を使用します。
   • {layer} – 選択されたラインのレイヤー名を使用します。
   • カラー – 新しいラインに適用する色を選択します。
   • 既存の削除 – 最適化対象となった元のラインを削除する場合は、このボックスにチェックを入れます。
5. レポート – レポートテーブルには、選択された各ラインの元のセグメント情報と、新しく最適化されたセグメント情報が表示されます。レポートの下部には、処理対象となったラインの数と、削除されたセグメントの合計数が表示されます。
6. 適用ボタンをクリックすると、コマンドパネルを開いたまま「ラインストリングの簡略化」が実行されます。

メモ：最良の結果を得るには、何度か処理を繰り返す必要がある場合があります。コマンドは改善できる限り最適化を継続します。
