コマンドの説明

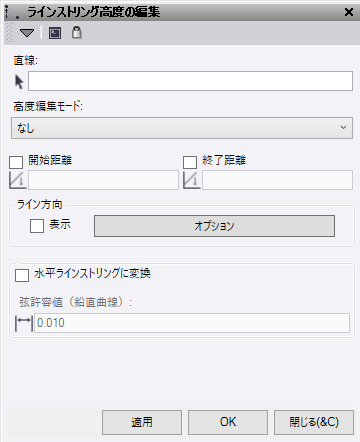

ラインストリング高度の編集コマンドでは、ラインストリングを選択し、オプションで開始および終了測点距離を指定し、三つのモード(なし、一定、補間)から一つを選択して、その測点距離範囲内の高度を編集することができます。

  1. ライン選択フィールドをクリックし、画像表示で編集するラインストリングを選択します。
  2. 一覧から高度編集モードを選択します。
    • 「なし」オプションは、指定された測点距離範囲内の高さがすべてクリアされます。
    • 「一定」オプションでは、指定された測点距離範囲内で一定に設定される高度を入力することができます。
    • 「補間」オプションでは、指定された測点距離範囲内で適用される開始高度および終了高度を入力することができます。
  3. 開始測点距離ボックスまたは終了測点距離(またはその両方の)ボックスを選択し、必要な測点距離値を入力します。
  4. ライン方向 - 表示チェックボックスは、方向の矢印のオン・オフを制御し、オプションボタンはライン方向オプションへのショートカットです。方向の判別に使用します。
  5. ラインストリングに「垂直タブ」データが含まれている場合は、水平ラインストリングに変換ボックスを選択して使用するデータを変換する必要があります。
  6. 次のいずれかの操作を行います。
    • 適用をクリックしてラインストリング高度の編集コマンドペインを開いたまま変更を適用します。
    • OKをクリックして変更を適用し、ラインストリング高度の編集コマンドペインを閉じます。
