コマンドの説明

ラインの分解コマンドを使用すると、ユーザー定義の偏角に基づいて、すべてのセグメント要素またはセグメントにラインを分解することができます。

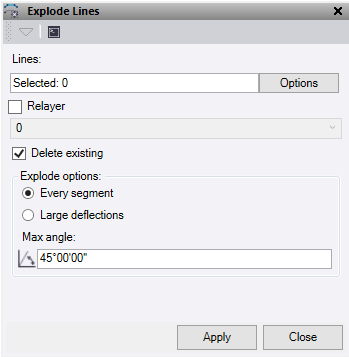

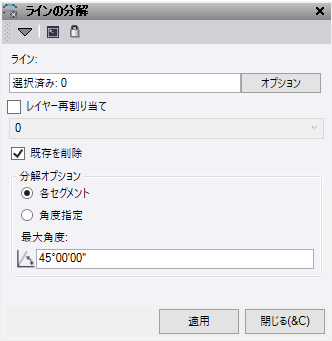

Screenshot 2024-03-25 153823.png

  • 分解するライン選択フィールドをクリックし、画像表示で分解するデータを選択します。オプションボタンをクリックして、追加の選択オプションを表示します。
  • ボックスを選択して分解したセグメントを新しいレイヤーに再レイヤーします。
  • 既存の削除 – 選択すると、分解後に元のラインが削除されます。
  • 分解オプション:
    • すべてのセグメント – このオプションを選択すると、選択したラインを、ラインの各セグメントごとに個別のラインに分解します。
    • 大きい偏差 – このオプションを選択すると、最大角度セットで定義された大きな偏差が存在する箇所で選択したラインを分解します。
      • 最大角の入力 - 偏角とは、ノードにおける内向きと外向きのラインセグメントの角度の差を指します。
  • 次のいずれかの操作を行います。
    • 適用をクリックしてラインの分解コマンドペインを開いたままライン(複数可)を分解します。
    • 閉じるをクリックして終了し、ラインの分解コマンドペインを閉じます。

 注記: このコマンドはSurvey Intermediate以上のライセンスに付与されているため、ANZ Toolboxのライセンスは必要ありません。
