コマンドの説明

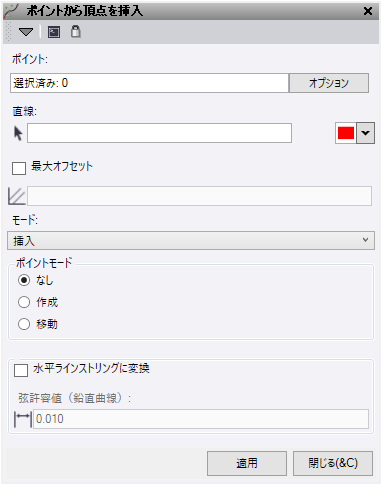

ポイントから頂点を挿入コマンドを使用すると、ラインといくつかのポイントを選択して、ポイントから新しい頂点（およびオプションでポイント）を作成することができます。選択したモードに応じて、選択したポイントに対して垂直なライン上に新しいノードが作成されるか、選択したポイントにラインが移動します。
- ポイント選択フィールドをクリックし、画像表示でライン上に新しいノードを作成するために使用するポイントを選択します。オプションをクリックして、追加の選択オプションを表示します。
- ライン選択フィールドを選択し、画像表示でノードを追加するラインを選択します。選択の強調表示の色を変更するオプションがあります。
- ポイントを使用するラインからの検索範囲を制限する必要がある場合は、最大オフセットボックスを選択します。
- 使用するモードを選択します:
- 挿入 – ラインの位置を移動させず、選択したポイントに対して垂直なライン上に新しいノードが作成されます。
- 移動 – 選択したポイントにラインを移動することにより、ライン上に新しいノードを作成します。
- 「挿入」モードを使用する場合は、3つのオプションから選択します。
- ライン上の新しいノードのみを必要とする場合は、なしボックスを選択します。
- ライン上の新しいノードごとに新しいポイントを作成する場合は、作成ボックスを選択します。
- ライン上の各新規ノードに元のポイントを移動させる場合は、移動ボックスを選択します。
- ラインストリングに「垂直タブ」データが含まれている場合は、水平ラインストリングに変換ボックスを選択して使用するデータを変換する必要があります。
- 適用をクリックしてポイントから頂点を挿入コマンドペインを開いたまま変更を適用します。
注記: このコマンドは、ラインストリングでのみ機能します。
