コマンドの説明
ラインの偏差チェックコマンドを使用すると、選択したラインを検索して、指定した偏角を超えるノードを見つけて強調表示することができます。このコマンドは、フィールドにデータを送信する前にストリングエラーを検出したり、画面上に偏差をテキストとして表示したりするために使用できます。

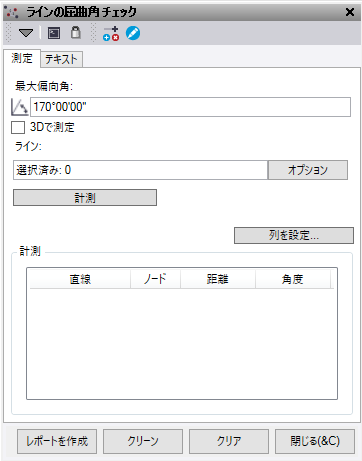

測定タブ
- 使用する最大偏差角度を入力します。
- 3D偏差をチェックする必要がある場合は、3Dで測定ボックスを選択します。チェックしない場合、偏差はXY平面でのみ測定されます。
- チェックするラインを選択します
- 測定ボタンを押してラインをチェックし、測定テキストボックスに入力します。
- 偏角を超えるノードの数が報告されます。
- 偏角を超えるすべてのノードには、オレンジ色のフラグが付けられます。
- 列の構成ボタンを使用すると、測定テキストボックスに表示され、報告される測定値を指定することができます。
- 測定テキストボックス内で、次の操作を行います:
- 関心のあるノードを選択すると、画面上のフラグが赤色で強調表示されます。
- 選択したラインを右クリックすると、ノードを削除するオプションがあり、表示が自動的に更新されてフラグが削除されます。
- また、コマンドの上部にあるショートカットを使用してラインストリングを編集してラインの偏差チェックコマンドを開いたままにすると、フラグは画面に残り、編集すると更新されます。
- レポートの作成ボタンを押して測定テキストボックスのデータを含むエクセルファイルを作成します。
- クリーンボタンを押すと、フラグが付けられたノードが自動的に削除されます。
- この方法は、偏角にフラグが付けられたライン上の最初のノードを削除してから、そのラインを最初から再チェックし、偏角を超えたすべてのノードが削除されるまでノードの削除を続けるというものです。注記: これは、データを現場に送信する前にクリーンアップするのに非常に役立ちますが、この機能を使用する場合は注意が必要であり、使用前と使用後にデータを確認することをおすすめします。「閉じた」ラインストリングの閉合角度にフラグが付けられている場合、そのラインストリングは削除されません。
- クリアボタンを押して、測定テキストボックスをクリアします。
テキストタブ
- テキストタブに移動して、測定タブで取得および記録された測定値をテキストに描画します。
- レイヤーの定義 – 「テキスト – ラインの偏差チェック」というレイヤーが自動的に作成されます
- 色を選択します
- テキストスタイルを選択します
- テキスト高を入力します
- 位置とテキストの開始の間のギャップを入力します（右に移動）
- テキストの作成ボタンは、取得され、測定タブで現在アクティブになっているすべての測定値のテキストを作成します。
- レイヤーをクリアボタンは、選択したレイヤー上のテキストを含むすべてを削除します。
注記: 「ノードの削除」オプションと「クリーン」オプションは、ラインストリングでのみ機能します。 「ノードの削除」オプションと「クリーン」オプションは、ラインストリングでのみ機能します。
