コマンドの説明

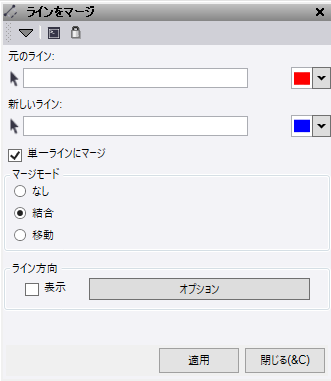

ラインをマージコマンドを使用すると、「元の」ラインストリングと「新しい」ラインストリングを選択してから、新しいラインの配置位置にある元のラインの部分を削除し、いくつかの方法を使用してマージすることができます。
- 元のラインをマージする先として使用するラインストリングを選択します。選択時の強調表示の色を変更するオプションがあります。
- 元のラインにマージするために使用する新しいラインラインストリングを選択します。選択時の強調表示の色を変更するオプションがあります。
- 単一ラインにマージオプションを選択して、最終的なラインを一つのラインに結合します。この新しいラインは元のライン属性とプロパティを採用します。このオプションは、結合および移動モードでのみ機能します。
- マージモード
- なし – 新しいラインに置き換えられた元のラインのセクションを削除します。
- 結合 – 元のラインのセクションを削除し、新しいラインに置き換えてから、新しいラインの後に接続します。
- 移動 – 元のラインのセクションを削除し、新しいラインに置き換えてから、元のラインの最後のノードを新しいラインの後に移動させます。
- ライン方向 - 表示チェックボックスは、方向の矢印のオン・オフを制御し、オプションボタンはライン方向オプションへのショートカットです。詳しくは、ライン方向オプションの表示コマンドを参照してください。
- 次のいずれかの操作を行います。
- 適用をクリックしてラインをマージコマンドペインを開いたままラインを作成します。
- 閉じるをクリックして終了し、ラインのマージコマンドペインを閉じます。
注記: このコマンドを使用するには、ラインが互いに重なり合っている必要があります。重なり合っていない場合は、「結合」コマンドを使用する必要があります。
