水平ラインストリングに変換

コマンドの説明

水平ラインストリングに変換コマンドでは、垂直方向のタブデータを含むラインストリングを、水平方向のデータのみに変換することができます。これは、弦と円弧の許容値を使用して、曲線を線形化することで実現しています。また、計算された「?」の高さの値をラインストリングに追加します。

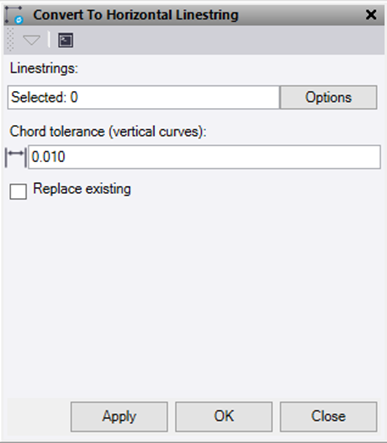

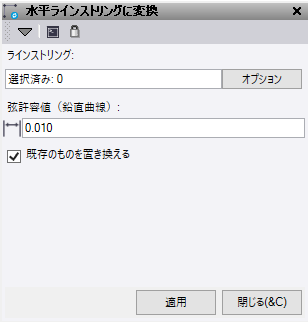

ラインストリング選択フィールドをクリックし、画像表示で変換するラインストリングを選択します。
変換に使用する弦の許容値を入力します。
既存のラインストリングを置き換えるチェックボックスを選択して、元のラインストリングを置き換えます。
次のいずれかの操作を行います。
- 適用をクリックして水平ラインストリングに変換コマンドペインを開いたまま変更を適用します。
- OKをクリックして変更を適用し、水平ラインストリングに変換コマンドペインを閉じます。

これで、ラインストリングの水平タブにデータのみが表示されます。

注記: このコマンドは、ラインストリングでのみ機能します。
