コマンドの説明
ユーティリティ適合性レポートコマンドは、面に対する出来形ストリングを報告し、勾配、範囲、および位置を表示するためのものです。このコマンドは、地下の導管や下層土のレポートに最適です。サマリー表示のオプションと、レポートを作成する前に平面図で出力を視覚化するオプション。
コマンドペインの上部には、許容値設定ファイルを読み込んで保存する機能があります。コマンドに適切な許容値とレポート設定を入力した後、後で再読み込みを行えるファイルに保存することができます。

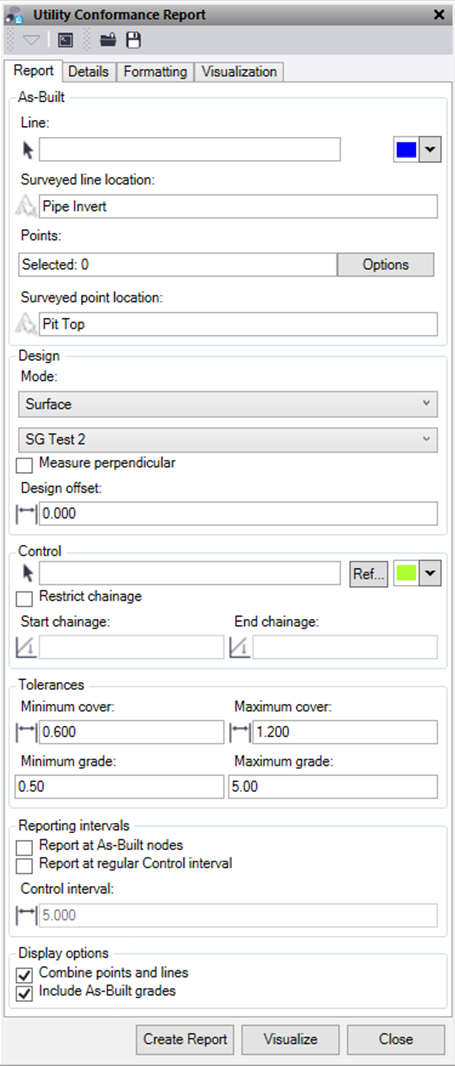

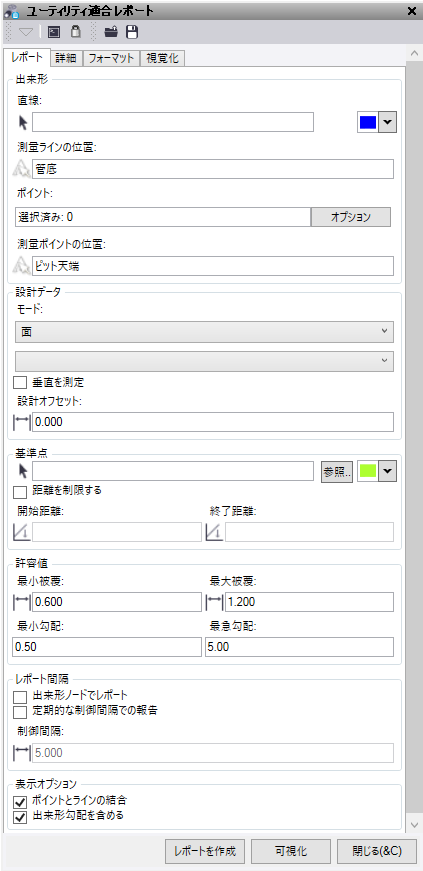

レポートタブ
| 出来形ライン | レポートで使用する出来形ストリングを選択します（任意）。選択時の強調表示の色を変更するオプションがあります。（強調表示はパイプストリングでは機能しません） |
| ラインの鉛直オフセット | ラインストリングが選択されている場合 - 出来形ラインストリングに適用する鉛直調整を指定します。これは、反転を特定したが、パイプの上部にレポートする場合に便利です。 |
| 測量ラインの位置 | ラインストリングが選択されている場合 - レポートされる測量対象の位置に関連する名前をテキストボックスに入力します（パイプの上部など）。 |
| パイプレベル | パイプストリングが選択されている場合 - レポートに必要な位置合わせを選択します。 |
| 出来形ポイント | レポートで使用する出来形ポイントを選択します（オプション）。これらは、ラインと同じようにレポートしたり、土取場の上などとは別に表示したりすることもできます |
| 測量ポイントの位置 | レポートされているポイントの測量された位置に関連するテキストボックス（土取場の上部など） |
| 設計モード | 使用するモードを選択します - 出来形に適合させる面またはストリングを選択します。 |
| 面 | リストから面を選択します。 |
| ストリング |
これにより、左右のストリングの間に投影される面が作成されます。 |
| 垂直を測定 | ポイントを設計に対して垂直にテストする場合に選択します。 |
| 設計オフセット | 設計からの水平距離を入力します。これは、前の設定に応じて鉛直または垂直です。 |
| 基準点 | 測点距離とオフセットをレポートする基準線形を選択します。選択時の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプションがあります。（必須）） |
| 測点距離の制限 開始測点 終了測点 |
指定した開始測点距離と終了測点距離の間の測点距離を制限する場合に選択します。 |
|
許容値 |
面およびそれ自体に対する出来形のレポートに使用する最小許容値と最大許容値を入力します。 |
| 出来形ノードのレポート | 出来形ラインストリング上のノードのみをレポートする場合に選択します。注記: 出来形ラインを使用する場合、これらのレポート間隔オプションのいずれかを必ず選択する必要があります。いずれの間隔も選択されなかった場合はポイントのみがレポートされます。 |
| 定期的な制御間隔での報告 | ノードではなく出来形ラインストリングに沿って、あるいはノードにおいて出来形ラインストリングに沿って、制御間隔で指定した一定の間隔でレポートする場合に選択します。 |
| ポイントとラインの結合 | 出来形ラインで選択したポイントを同じ鉛直サマリーに含め、範囲許容値に対してレポートする場合に選択します。上記で「レポート間隔」が選択されていない場合は、ポイントのみのレポートに使用します。選択されていない場合、ポイントとラインは別々に報告されます。 |
| 出来形勾配を含める | レポートに出来形勾配を表示する場合に選択します。 |
詳細タブ
| タイトル | レポートのタイトル（例：プロジェクト名）を入力します。 |
| カスタム画像ファイル | レポートの右上隅に追加する「png」または「bmp」の画像ファイルを選択します。例: 会社のロゴやプロジェクトの画像など。これは、タイトルが入力されている場合にのみ表示されます。 |
| 説明 | レポートの説明を入力します。 |
| 参照番号 | 調査対象業務参照番号を入力してください。 |
| 作成者 | レポートの作成者の名前を入力します。 |
| カスタムヘッダ | ユーザー定義のヘッダを入力します |
| カスタムテキスト | ユーザー定義のテキストを入力して、カスタムヘッダの横に配置します |
| パイプ/導管径 | レポートに表示するユーティリティサイズの値を入力します |
書式設定タブ
| 色 |
エクセルレポートで使用する色を選択します。 |
[視覚化]タブ
| 視覚化レイヤーを作成する | TBCでレイヤーに適合情報を表示させる場合に選択します。 |
| レイヤー接頭辞 | レイヤーの名前に付ける接頭辞を入力します。 |
| テキストの高さ | 画面に表示するテキストの高さを選択します。 |
| テキスト形式 | 画面に表示するテキストのテキストスタイルを選択します。 |
| ギャップ | これは、テキストの挿入ポイントが、テキストが作成されるノードからの左右の距離（メートル単位）です。 |
| ギャップ使用時に引き出し線を描画 | ギャップを使用したときに引き出し線を追加する場合に選択します。 |
| 視覚化レイヤーをクリアする。 | 新しいデータを追加する前に、レイヤーをクリアするかどうかを確認してください。 |
| データ接頭辞を含める | 画面上のテキストに「データ」タイプを接頭辞として含める場合に選択します。 |
| データと接頭辞 | 画面に表示する必要のあるデータのチェックボックスを選択し、使用する接頭辞を調整します。
|
| テキストをラインに対して直角に揃える | 選択した出来形ラインに対して垂直にテキストを書きます。 |
