コマンドの説明
ポイント適合性レポートコマンドは、杭、柱、穿孔、ボルトなどの設計ポイントに対する出来形ポイントを報告するためのものです。このコマンドには、許容値モードなどのレポート方法のオプションがあり、視覚化機能を使用して許容値の詳細を示すテキストを作成することができます。
言語翻訳のために字幕をオンにします。
コマンドペインの上部には、許容値設定ファイルを読み込んで保存する機能があります。コマンドに適切な許容値とレポート設定を入力した後、後で再読み込みを行えるファイルに保存することができます。

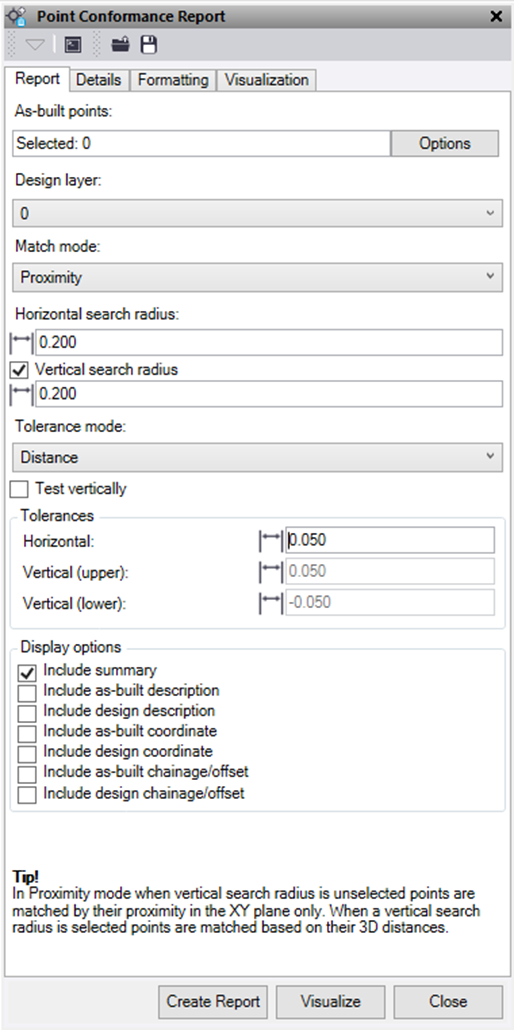

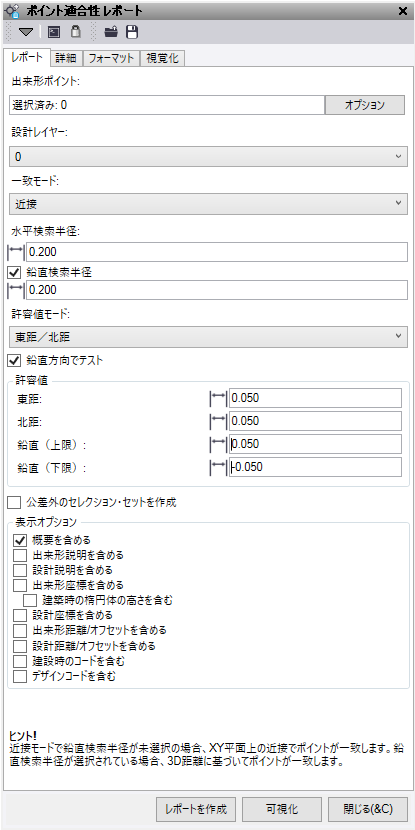

レポートタブ
| 出来形ポイント | レポートで使用する出来形ポイントを選択します。 |
| 設計レイヤー | レポート対象の設計ポイントを含むレイヤーを選択します。 |
| 一致モード | 設計ポイントを出来形ポイントと一致させるために使用する方法を選択します
|
| 許容値モード | レポートに使用するモードを選択します。
|
| 鉛直にテスト | 水平方向と鉛直方向のデルタが報告する場合に選択します。選択を解除すると、水平方向のみが報告されます。 |
| 許容値 | 使用するモードに適した許容値をメートル単位で入力します。 |
| 許容範囲外の選択セットを作成 | このボックスを選択すると、基準を満たさなかったポイントを含む「許容範囲外（ポイント）」という選択セットが作成されます。選択セットを保持する必要がある場合は、再実行前に名前を変更してください。上書きされます。 |
| 概要を含める | このボックスを選択すると、ヘッダの概要と詳細タブからの情報が追加されます。 |
| 出来形説明を含める | このボックスを選択すると、選択した出来形ポイントの説明1と2に保存されている情報が追加されます。 |
| 設計説明を含める | このボックスを選択すると、選択した設計ポイントの説明1と2に保存されている情報が追加されます。 |
| 出来形座標を含める | このボックスを選択すると、出来形ポイント座標がレポートに追加されます。 |
| 出来形楕円体高を含める | このボックスを選択すると、ポイントの楕円体高をレポートに追加します。（出来形の座標が有効な場合のみ動作 |
| 設計座標を含める | このボックスを選択すると、設計ポイント座標がレポートに追加されます。 |
| 出来形測点距離/オフセットを含める | このボックスを選択すると、ポイントの出来形測点距離とオフセットがレポートに追加されます。（「測点距離オフセット」モードを使用している場合にのみ機能します） |
| 設計測点距離/オフセットを含める | このボックスを選択すると、ポイントの設計測点距離とオフセットがレポートに追加されます。（「測点距離オフセット」モードを使用している場合にのみ機能します） |
| 出来形コードを含める | このボックスを選択すると、出来形ポイントコードをレポートに追加します。 |
| 設計コードを含める | このボックスを選択すると、設計ポイントコードをレポートに追加します。 |
詳細タブ
| タイトル | レポートのタイトル（例：プロジェクト名）を入力します。 |
| カスタム画像ファイル | レポートの右上隅に追加する「png」または「bmp」の画像ファイルを選択します。例: 会社のロゴやプロジェクトの画像など。これは、タイトルが入力されている場合にのみ表示されます。 |
| 説明 | レポートの説明を入力します。 |
| 参照番号 | 調査対象業務参照番号を入力してください。 |
| 作成者 | レポートの作成者の名前を入力します。 |
| カスタムヘッダ | ユーザー定義のヘッダを入力します |
| カスタムテキスト | ユーザー定義のテキストを入力して、カスタムヘッダの横に配置します |
| 位置画像を含める | このボックスを選択すると、現在の表示のスクリーンショットをレポートに含めます |
書式設定タブ
| 色 |
エクセルレポートで使用する色を選択します。 |
[視覚化]タブ
| 視覚化レイヤーを作成する | TBCでレイヤーに適合情報を表示させる場合に選択します。 |
| レイヤー接頭辞 | レイヤーの名前に付ける接頭辞を入力します。 |
| テキストの高さ | 画面に表示するテキストの高さを選択します |
| テキスト形式 | 画面に表示されるテキストのテキストスタイルを選択します |
| ギャップ | これは、テキストの挿入ポイントが、テキストが作成されるノードからの左右の距離（メートル単位）です。 |
| 回転 | 描画されるテキストの回転角度です。 |
| ギャップ使用時に引き出し線を描画 | ギャップを使用したときに引き出し線を追加する場合に選択します。 |
| 視覚化レイヤーをクリアする。 | 新しいデータを追加する前に、レイヤーをクリアするかどうかを確認してください。 |
| データ接頭辞を含める | 視覚化される各データ値にテキスト接頭辞を追加する場合に選択します。 |
| データと接頭辞 | 表示する必要なデータ値を確認し、使用する接頭辞を調整します。
|
| 色 | 画面に表示される適合性テキストの色を選択します。 |
