コマンドの説明
舗装適合性レポートコマンドは、鉛直・垂直・横断勾配・舗装の厚さの測定や端部データをサポートする舗装適合性レポート作成ツールです。概要表示にはさまざまなオプションがあり、レポートを作成する前に平面図で出力を可視化するオプションがあります。
コマンドペインの上部には、許容値設定ファイルを読み込んで保存する機能があります。コマンドに適切な許容値とレポート設定を入力した後、後で再読み込みを行えるファイルに保存することができます。

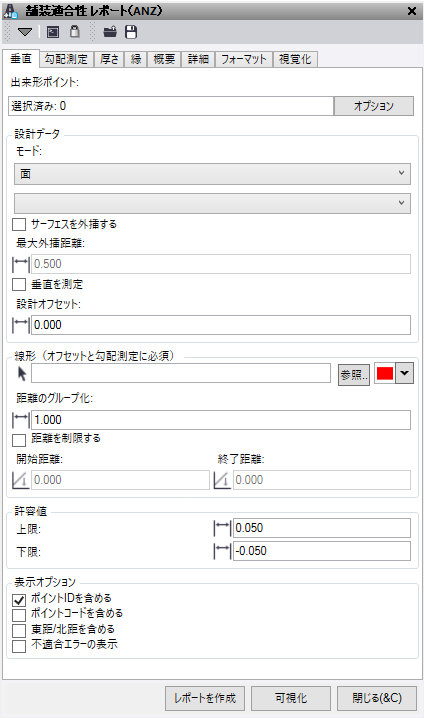

垂直タブ
| 出来形ポイント | レポートで使用する出来形ポイントを選択します。 |
| 設計モード | 使用するモードを選択します - 面またはストリングを使用して、出来形ポイントを合わせます。 |
| 面 | 一覧から面を選択します。 |
| ストリング |
これにより、左右のストリングの間に投影される面が作成されます。 基準 - 左右のストリングの間の垂直を計算するラインを選択します。 左 – 水準に使用する左のストリングを選択します。 右 – 水準に使用する右のストリングを選択します。 |
| 垂直を測定 | ポイントを設計に対して垂直にテストする場合に選択します。 |
| 設計オフセット | 設計からの水平距離を入力します。これは、前の設定に応じて鉛直または垂直です。 |
| 線形 | 測点距離とオフセットをレポートする基準線形を選択します。これは任意ですが、XFallおよびEdgeの適合性レポートタイプの計算に使用する必要があります。選択時の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプションがあります。 |
| 測点距離のグループ化 | レポート内でポイントのグループ化に使用する距離を入力します。 |
| 測点距離の制限 開始測点距離 終了測点距離 |
指定した開始測点距離と終了測点距離の間の測点距離を制限する場合に選択します。 |
|
許容値 |
チェックと報告に使用する許容値を入力します。許容値の方向は測定モードと同じように適用されることに注意してください。垂直を選択すると、許容値も垂直に適用されます。 |
| IDを含める | 出来形ポイントIDをレポートに含めるかどうかをチェックします。 |
| コードを含める | 出来形ポイントコードをレポートに含める場合に選択します |
| 東距/北距を含める | 出来形ポイントの東距および北距をレポートに含める場合に選択します |
| 不適合エラーの表示 | エラーを報告書の本文に含めるかどうかをチェックします。 |
XFallタブ
| XFallを含む | レポートにクロスフェイルチェックを含めるかどうかを確認します。 |
| XFall許容値 | 設計から完成時までを報告するためのクロスフォール許容値を入力します。 |
| 最大測点距離デルタ | ポイントがチェックされる最大距離を入力します（無関係なチェックを回避します）。 |
| 最小オフセットデルタ | Xfallをチェックするポイント間の最小オフセット距離を入力します。 |
| 方向 |
線形ストリングを基準にして横断勾配を報告する方向を選択します。 基準に対して相対的に = 道路レポートで通常使用されるもの。線形の左右を報告します。 左から右 = すべての横断勾配を左から右に測点距離で報告します 右から左 = すべての横断勾配を右から左に測点距離で報告します |
厚さタブ
| 厚さを含める | 道路の厚さをチェックするかどうかを確認します。 |
| 底面 | 面を選択してください。 |
| 最小厚さ 最大厚さ |
チェックに使用する許容値（複数）を入力します。 |
| 不適合エラーの表示 | エラーを報告書の本文に含めるかどうかをチェックします。 |
エッジタブ
| エッジレポートを含む | 道路のエッジチェックが必要かどうかを確認します。 |
| 左線形 | 左線形のストリングを選択します。選択時の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプションがあります。 |
| 左の範囲 右の範囲 |
左線形のストリングの両側のポイントを検索するために使用する範囲を入力します。 |
| 左の許容値 右の許容値 |
左線形をチェックする許容値を入力します。 |
| 右線形 | 右線形のストリングを選択します。選択時の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプションがあります。 |
| 左の範囲 右の範囲 |
右線形のストリングの両側のポイントを検索するために使用する範囲を入力します。 |
| 左の許容値 右の許容値 |
右線形をチェックする許容値を入力します。 |
| エッジポイントでの垂直方向のチェック | エッジポイントを垂直方向にもレポートさせるかどうかをチェックします。 |
サマリータブ
| 含めるヘッダーの概要を選択します | レポート上部に含めるサマリーフィールドを選択します。 |
詳細タブ
| タイトル | レポートのタイトル（例：プロジェクト名）を入力します。 |
| カスタム画像ファイル | レポートの右上隅に追加する「png」または「bmp」の画像ファイルを選択します。例: 会社のロゴやプロジェクトの画像など。これは、タイトルが入力されている場合にのみ表示されます。 |
| 説明 | レポートの説明を入力します。 |
| 参照番号 | 調査対象業務参照番号を入力してください。 |
| 作成者 | レポートの作成者の名前を入力します。 |
| カスタムヘッダ | ユーザー定義のヘッダを入力します |
| カスタムテキスト | ユーザー定義のテキストを入力して、カスタムヘッダの横に配置します |
書式設定タブ
| 色 |
エクセルレポートで使用する色を選択します。 |
[視覚化]タブ
| 視覚化レイヤーを作成する | TBCでレイヤーに適合情報を表示させる場合に選択します。 |
| レイヤー接頭辞 | レイヤーの名前に付ける接頭辞を入力します。 |
| テキストの高さ | 画面に表示するテキストの高さを選択します。 |
| テキスト形式 | 画面に表示するテキストのテキストスタイルを選択します。 |
| ギャップ | これは、テキストの挿入ポイントが、テキストが作成されるノードからの左右の距離（メートル単位）です。 |
| ギャップ使用時に引き出し線を描画 | ギャップを使用したときに引き出し線を追加する場合に選択します。 |
| 視覚化レイヤーをクリアする。 | 新しいデータを追加する前に、レイヤーをクリアするかどうかを確認してください。 |
| データ接頭辞を含める | 視覚化される各データ値にテキスト接頭辞を追加する場合に選択します。 |
| データと接頭辞 | 画面に表示する必要のあるデータのチェックボックスを選択し、使用する接頭辞を調整します。
|
