勾配と勾配の交点

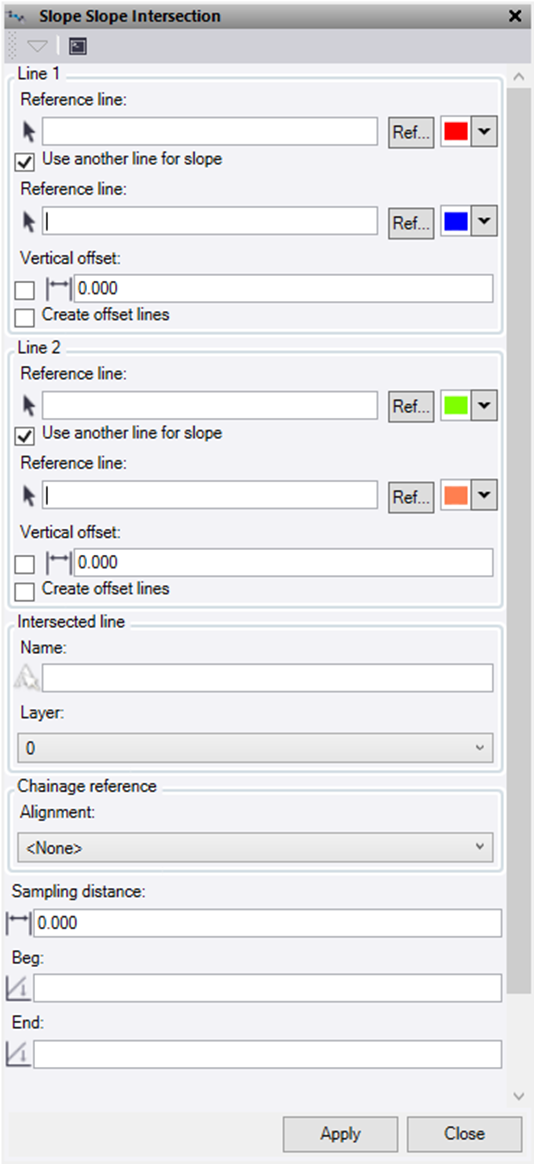

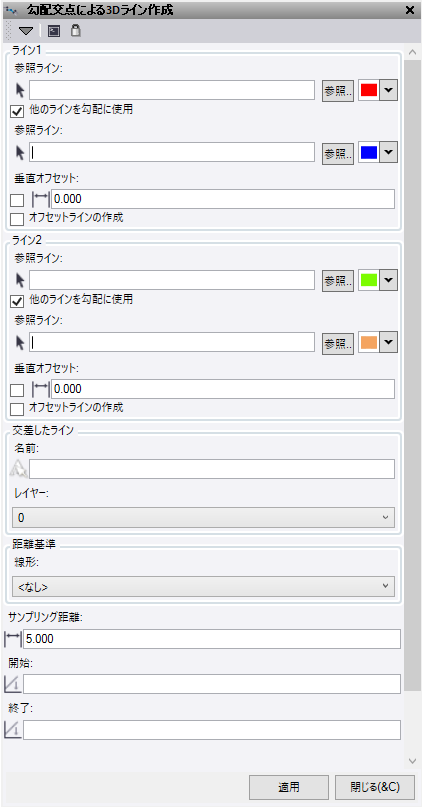

コマンドの説明

勾配と勾配の交点コマンドを使用すると、二組のラインで定義される二つの勾配の交点に、鉛直オフセットまたは垂直オフセットの有無にかかわらず、新しい3Dラインを作成できます。このツールは、計画法面の交点に路床のストリングを作成するのに最適です。

ライン1:

• 基準線 - 一つ目の勾配要素の一本目のライン（通常は二本のラインまたは一本のラインと傾斜値で定義）。例えば、一つ目の勾配要素が道路の中心線と舗装の端によって定義されている場合、ここで舗装の端を選択し、次に道路の中心線をペアの二本目のラインとして選択することができます。選択時の強調表示の色を変更したり、参照ファイルからラインを選択したりするオプションがあります。
• 勾配に別のラインを使用 – 二本目のラインを使用して勾配を定義する場合は、このボックスを選択します。ただし、選択した一本目のラインの勾配値を入力する場合は、このボックスの選択を解除したままにします。
  • 基準線 - このボックスを選択した場合、計算のために二つの勾配面のうちの一つ目のものを定義するために使用される最初のラインのペアの二本目の線ラインを選択します。選択時の強調表示の色を変更するオプションと参照ファイルからラインを選択するオプションがあります。
  • 勾配 - 選択を解除する場合、基準線から勾配値を入力して、二つの勾配面のうちの一つを定義できるようになりました。
• 鉛直オフセット:
  • このボックスを選択しない場合は、基準線1と2の間の勾配に適用する鉛直オフセットを入力することができます。
  • このボックスを選択した場合は、ライン1とライン2の間の勾配に対する垂直オフセットを入力することができます。標高オフセットは二本の基準線の間の勾配に対して垂直に計算され、元のラインの下に直角に適用されます。
• 元のラインのオフセット位置でラインを計算する場合は、オフセットラインを作成を選択します。

ライン2:

• ライン2の設定はライン1の手順は同じですが、交点で使用される二つ目の勾配と同じです。

交差ライン:

• 名前 – 新しく計算されたラインの名前。
• レイヤー - 新しいラインを配置するレイヤーを選択または作成します。

測点距離の基準:

• 線形 - オフセットラインを計算する測点距離間隔の計算に使用する線形を選択します。選択した線形に対して垂直にオフセットライン位置を計算し、測点距離間隔として使用します。「なし」が選択されている場合、使用される線形はライン1セクションの最初の基準線となります。
• サンプリング距離 – オフセットライン計算のサンプリング間隔として使用する距離間隔を入力します。ここで0の値を入力すると、計算では元のラインのノード間の間隔が使用されます。
• 開始 – 任意の開始測点距離を入力します。
• 終了 – 任意の終了測点距離を入力します。
• 次のいずれかの操作を行います。
  • 適用をクリックして勾配と勾配の交点コマンドペインを開いたままラインを作成します。
  • 閉じるをクリックして終了し、勾配と勾配の交点コマンドペインを閉じます。
•

注記: このコマンドはSurvey Intermediate以上のライセンスに付与されているため、ANZ Toolboxのライセンスは必要ありません。.

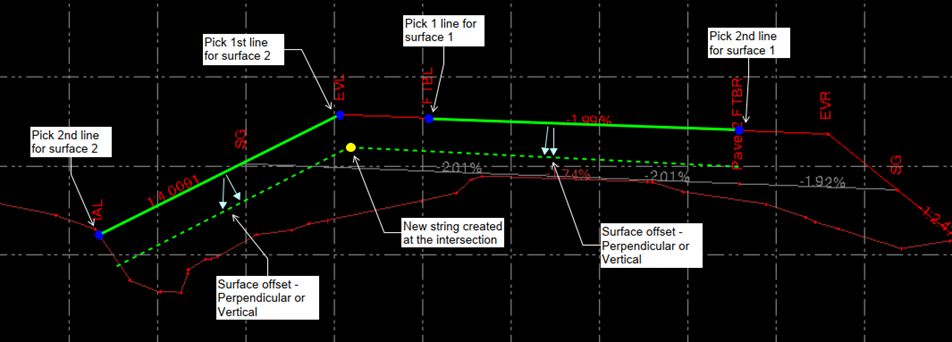

例:（典型的な横断面）
