コマンドの説明
勾配をオフセットコマンドを使用すると、指定された勾配を持つ一組のラインまたは基準線に対するオフセットと高度差で新しい3Dラインを作成できます。新しいラインの高度は、一組のラインによって定義された勾配を延長し、必要な高度差を適用することによって計算されます。このツールは、舗装や路床のストリングを延長するのに最適です。

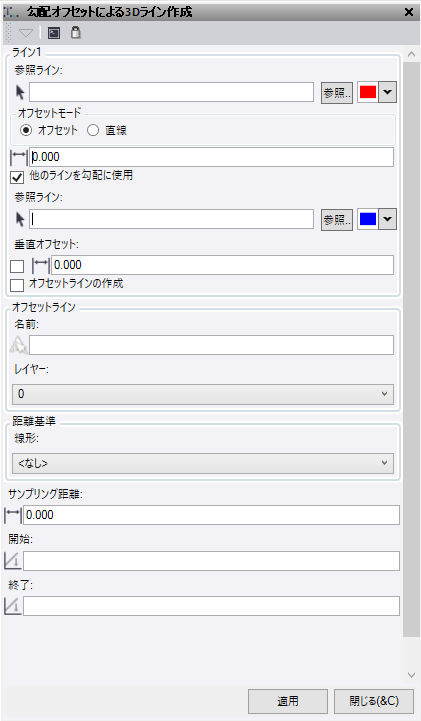

ライン1:
- 基準線の選択 – このラインは、勾配とオフセット距離を延長する元のラインです。選択時の強調表示の色を変更するオプションと参照ファイルからラインを選択するオプションがあります。
- オフセットモード:
- オフセット – 基準線からの必要な水平オフセット距離を入力します。
- ライン – 基準線からの水平オフセット距離に使用するラインを選択します。
- 勾配に別のラインを使用 – 選択すると、二つ目の基準線を使用して投影されたオフセットラインの勾配値が決定されます。
- このボックスを選択しない場合は、使用する勾配 %または比率の値を一つ手動で入力することができます。手動の勾配値を-2%や-3:1などと入力すると、その値が勾配割合に変換されます。
- このボックスを選択した場合は、二つ目の基準線を選択します。選択時の強調表示の色を変更するオプションと参照ファイルからラインを選択するオプションがあります。
- 垂直オフセット:
- このボックスを選択しない場合は、基準線1と2に適用する鉛直オフセット、および計算されたオフセットラインを入力することができます。
- このボックスを選択した場合は、ライン1とライン2の間の勾配に対する垂直オフセットを入力することができます。高度オフセットは二本の基準線の間の勾配に対して垂直に計算され、元のラインとオフセットラインの下に鉛直に適用されます。
- 元のラインのオフセット位置でラインを計算する場合は、オフセットラインを作成を選択します。
オフセットライン:
- 名前 – 新しく計算されたラインの名前。
- レイヤー - 新しいラインを配置するレイヤーを選択または作成します。
測点距離の基準:
- 線形 - オフセットラインを計算する測点距離間隔の計算に使用する線形を選択します。選択した線形に対して垂直にオフセットライン位置を計算し、測点距離間隔として使用します。「なし」が選択されている場合、使用される線形はコマンドの上部で選択された最初の基準線となります。
- サンプリング距離 – オフセットライン計算のサンプリング間隔として使用する距離間隔を入力します。ここで0の値を入力すると、計算では元のラインのノード間の間隔が使用されます。
- 開始 – 任意の開始測点距離を入力します。
- 終了 – 任意の終了測点距離を入力します。
- 次のいずれかの操作を行います。
- 適用をクリックして勾配をオフセットコマンドペインを開いたままラインを作成します。
- 閉じるをクリックして終了し、勾配をオフセットコマンドペインを閉じます。
注記: このコマンドはSurvey Intermediate以上のライセンスに付与されているため、ANZ Toolboxのライセンスは必要ありません。

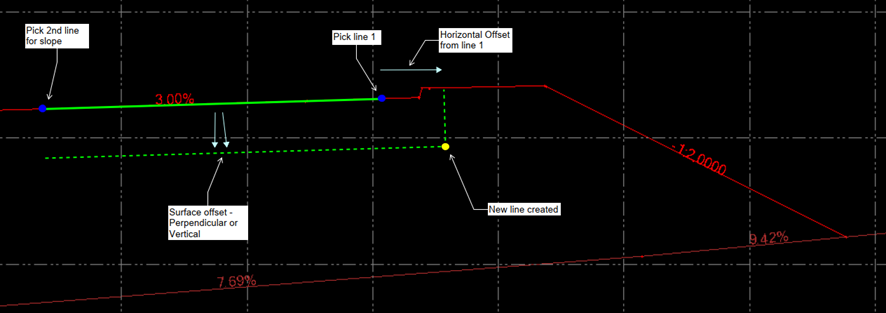

例:（典型的な横断面）
