コマンドの説明
勾配を測定コマンドは、測点距離と直角の意味を定義するための基準線を選択し、二つのラインを選択して、それらの間の勾配、幅、高さの差を計算することができます。

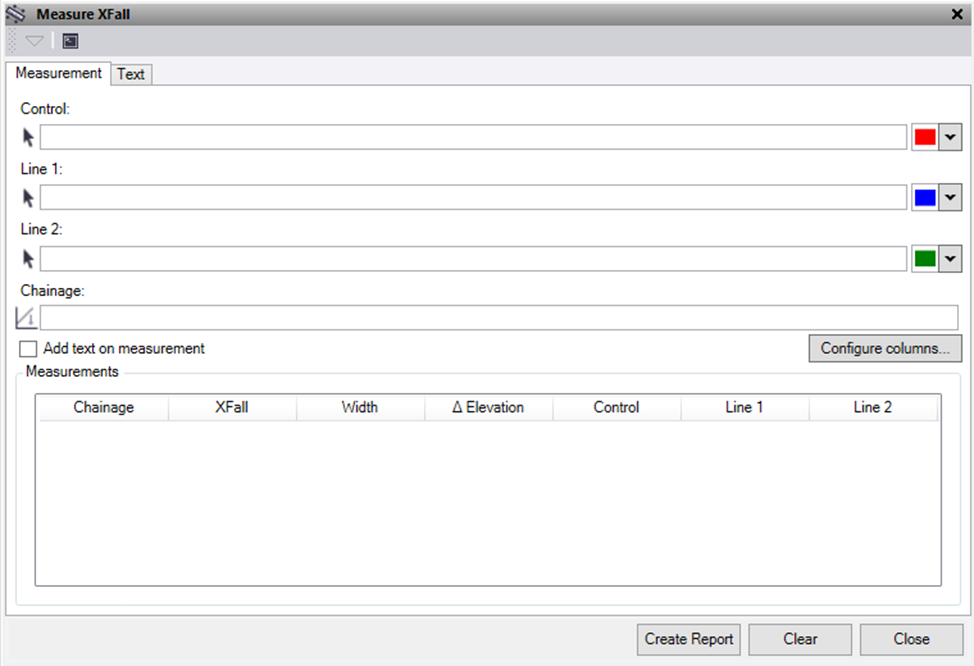

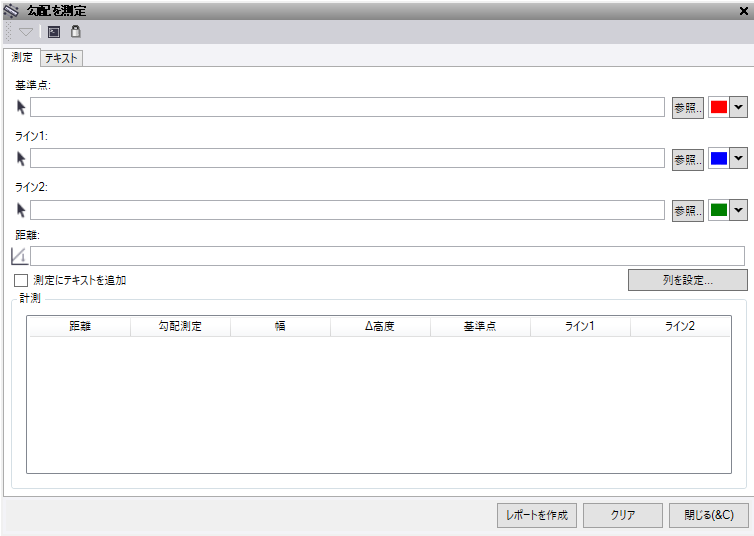

測定タブ
- 基準とする基準ライン、ライン1およびライン2を選択します。
- 三つのラインを選択した後、カーソルを平面図で移動させることができます。カーソル位置は、基準ラインに対して垂直です。選択した測点距離では、ラインが基準点に対して直角に投影され、選択した二つのラインと交差するまで延長されます。次に、勾配、幅、および標高差が、ライン上の切断ポイント間で計算されます。
- 測点距離、勾配、幅、および標高差は平面図に動的に表示され、ライン上でポイントが選択されると、その情報が測定テキストボックスに記録されます。
- 三つのラインを選択した後、カーソルを平面図で移動させることができます。カーソル位置は、基準ラインに対して垂直です。選択した測点距離では、ラインが基準点に対して直角に投影され、選択した二つのラインと交差するまで延長されます。次に、勾配、幅、および標高差が、ライン上の切断ポイント間で計算されます。
- 測定値にテキストを追加ボックスを選択して、各位置を選択するたびに測定を画面上に直接描画します。これらの設定は、テキストタブにあります。
- 列の構成ボタンを使用すると、測定テキストボックスに表示され、報告される測定値を指定することができます。
- レポートの作成ボタンを押して測定テキストボックスのデータを含むエクセルファイルを作成します。
- クリアボタンを押して、測定テキストボックスをクリアします。
テキストタブ
- テキストタブに移動して、測定タブで取得および記録された測定値をテキストに描画します。
- レイヤーの定義 – 「Text – MeasureXFall」というレイヤーが自動的に作成されます
- 色を選択します
- テキストスタイルを選択します
- テキスト高を入力します
- 位置とテキストの開始の間のギャップを入力します。
- ギャップがあるときは引き出し線を描画するボックスを選択して、ギャップを使用した際に引き出し線を追加します。
- オフセットラインを描画するために使用するラインスタイルを選択します。
- 測定ライン上のテキストボックスを選択して、テキストをオフセットラインに合わせます。
- 画面上のテキストに「データ」タイプを接頭辞として含めるには、データ接頭辞を含めるを選択します。
- 測点距離 – 制御ラインに沿った測点距離の位置。
- 勾配 – ライン1と2の間の勾配。
- 幅 – ライン1と2の間の幅
- ▲標高 – ライン1と2の高度差。
- テキストの作成ボタンは、取得され、測定タブで現在アクティブになっているすべての測定値のテキストを作成します。
- レイヤーをクリアボタンは、選択したレイヤー上のテキストを含むすべてを削除します。

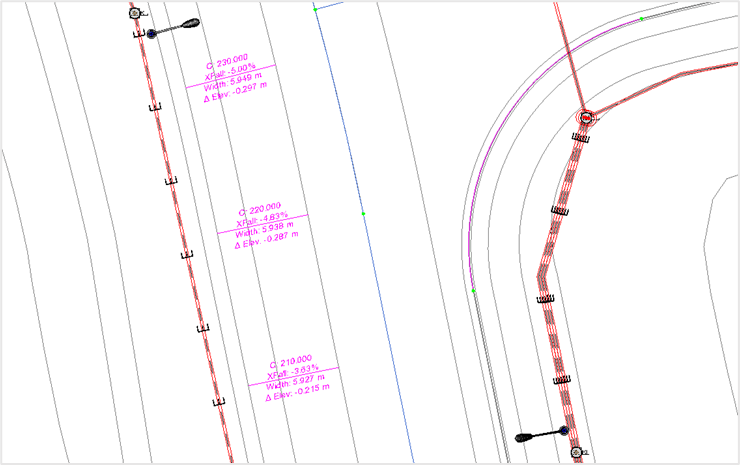

例:
