コマンドの説明
線形表の挿入コマンドを使用すると、選択した線形を作成するために使用された水平または垂直ジオメトリを記述するカスタマイズ可能な表を作成し、平面図に表示することができます。

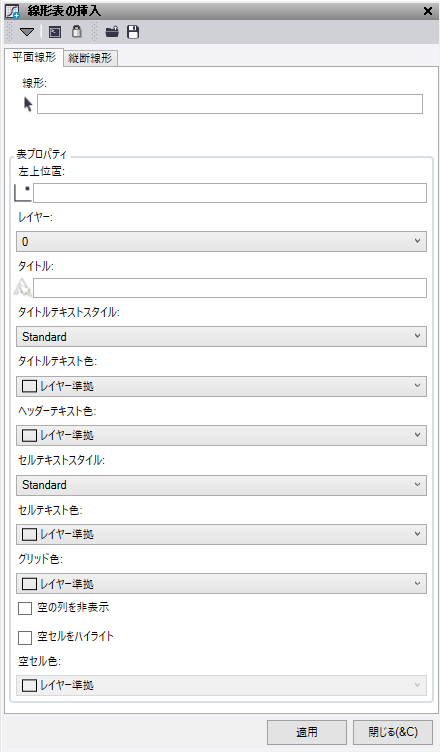

コマンドペインの上部には、設定ファイルを読み込んで保存する機能があります。コマンドに適切な設定を入力した後、後で再読み込みを行えるファイルに保存することができます。
- 平面線形タブで線形の選択フィールドをクリックし、グラフィックビューまたはプロジェクトエクスプローラで線形ストリングを選択します。線形選択フィールドの下に表データのプレビューが表示されるはずです。
- 線形を選択した状態で、表を含めるジオメトリに応じて水平または垂直タブを選択します。両方を必要とする場合、両方のタブの表プロパティ値を設定し、個別に適用します。適用ボタンは、現在アクティブになっているタブで動作します。
表プロパティ:
- 左上位置選択フィールドをクリックし、画像表示内をクリックして、または座標をキー入力して表を挿入する位置を選択します。このポイントは、タイトル行の右下の角に合わせられます。
- 表を保存する既存のレイヤーを選択するか、新しいレイヤーを作成します。
- 必要に応じて、タイトルを入力します。
- タイトルのテキストスタイルを選択するか、新しいテキストスタイルを作成します。
- タイトルテキストの色を選択します。
- ヘッダテキストの色を選択して列ヘッダに色を適用します。
- セルのテキストスタイルを選択するか、新しいテキストスタイルを作成します。
- セルテキストの色を選択します。
- グリッド線に色を適用します。
- 値のない列を表示しない場合は、空の列を非表示にするボックスを選択します。
- 表内の空のセルを強調表示するには、空のセルを強調表示ボックスを選択してセルの色を選択します。
- 適用をクリックして表を挿入し、適切なレイヤーをオンにして表示します。注記: 適用ボタンは、現在アクティブなタブで動作します。
注記: このコマンドで測点距離の測点を扱うことはありません

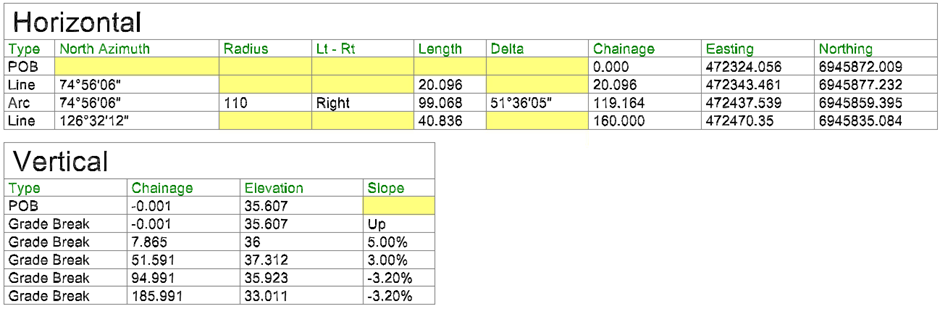

例:
