説明
12daは、12d Modelソフトウェアで作成されるネイティブファイル形式です。
12daのインポート/エクスポート（ベーシック）は、12d用ストリング/ポイント/面および線形を処理することができます。
12daのインポート/エクスポート（アドバンスト）は、パイプスーパーストリング、排水タイプのストリング、12d Trimeshオブジェクト、ハッチ塗り潰し、属性、画像、頂点テキスト、スーパーTINを含む高度な12dデータをインポートできます。また、12dからcolor.4dファイルをインポートし、その後TBCプロジェクトにインポートされたファイルに、それらの色を適用できるようになりました。
12daファイルのインポート
| インポート可能なデータ | ||
| 各セクションの共通データ | インポート時のデータの処理 | |
| 文字列 | セクションで定義されているオブジェクトのタイプを識別します。 インポート時に各タイプの文字列のデータがどのように処理されるかについては、下記の説明を参照してください。 | |
| モデル | これは、オブジェクトのレイヤープロパティとしてインポートされます。未定義のモデル上のデータは、0レイヤーにインポートされます。 | |
| 名前 | オブジェクトの名前プロパティとしてインポートされます。 | |
| 測鎖で測定した長さ | 線形文字列の場合、線形の開始ポイント(POB)の測点値としてインポートされます。 | |
| ブレークライン | ストリングのデータが一つ以上のポイントオブジェクトとしてインポートされるか、または一つのリニアオブジェクトとしてインポートされるかを定義します。インポートするオブジェクトに対して、これらの違いがどのように影響するかについては、以下のセクションを参照してください。 | |
| 色 | この元の表示色は、インポート時に最も近いシステム色に変換されます。ユーザー定義の色には、レイヤー別の色が割り当てられ、インポートレポートで警告として報告されます。インポート前に「colour.4d」ファイルを使用すると、12dプロジェクトで使用される正確な色がマッピングされます。（アドバンストインポート） | |
|
属性
|
ラインまたはポイントの「ストリング」属性セクションと「頂点」属性セクションの属性データは、ラインまたはポイントの「12d属性」セクションにインポートされ、プロパティに表示されます。 注記: 「セグメント属性」はサポートされていません。 |
|
|
頂点テキスト （アドバンストインポート） |
頂点およびセグメントのテキストは、ラインまたはポイントの「12dテキストデータ」セクションにインポートされ、プロパティに表示されます。また、インポート時に「頂点テキストを作成」設定を使用してテキストとして表示することもできます。注記: テキストに「/」が使用されている場合、表示されません。 | |
| 文字列タイプ | ブレークラインのステータス | インポート時のデータの処理 |
| 2D （スーパーストリングに置き換え） | ポイント | このデータは、座標(X,Y値)を含む1つ以上のCADポイントとしてインポートされます。高度(Z値)は含まれません。 |
| ライン |
このデータは、標高ではなく、座標を含むラインストリングとしてインポートされます。 このデータに含まれるポイントが1つだけの場合、1つの2Dポイント(上記参照)としてインポートされます。 |
|
| 3D （スーパーストリングに置き換え） | ポイント | このデータは、座標と高度を含む1つ以上のCADポイントとしてインポートされます。 |
| ライン |
このデータは、座標と標高を含むラインストリングとしてインポートされます。 ラインデータに含まれるポイントが1つだけの場合、1つの3Dポイント(上記参照)としてインポートされます。 |
|
| 4D （スーパーストリングに置き換え） | ポイント |
このデータは、座標と高度を含む1つ以上のCADポイントとしてインポートされます。 各ポイントの名前のテキスト文字列は無視されます。 |
| ライン |
このデータは、座標と標高を含むラインストリング、およびラインセグメントの基になる個々の名前付きポイントのテキストストリングとしてインポートされます。 テキストストリング名は、該当する名前付きポイントのIDとして使用されます。ラインストリングのセグメントは、その基になる名前付きポイントの位置に依存します。ポイントを移動した場合、そのポイントを使用するセグメントも変更されます。 |
|
| 線形 （スーパー線形に置き換え） | 該当せず | このデータは、水平および垂直コンポーネントを含むPIベース(交点ベース)の線形としてインポートされます。 |
| 円曲線 | 該当せず | このデータは、（データに応じて）2Dまたは3Dラインストリングとしてインポートされます。 |
| 円 | 該当せず | このデータは、（データに応じて）2Dまたは3Dラインストリングとしてインポートされます。 |
|
側溝 （アドバンストインポート） |
ポイント | このデータは、12dファイルで定義された形状とサイズに基づいてMSIマネージャで作成されたマンホールとしてインポートされます。Type Pit_v2のピットの場合、ピットの一つ目のレベルはインポートされますが、立上り部はインポートされません。 |
| ライン |
このデータはユーティリティ配管として取り込まれます。注記: パイプは、既定では「計算された」終了タイプに設定されていますが、インポート後にTBCで編集することができます。 排水パイプからラインを作成の設定は、マンホールの中心でパイプの反転を適用してマンホールの中心から中心へと3dラインストリングを作成し、同じ名前に _linesの接尾辞が付く新しいレイヤーに配置するオプションです。 注記: 一つの中心線を使用して二重として設計されたパイプはサポートされておらず、単一のものとして読み込まれます。 |
|
| インターフェース | ポイント | このデータは無視されます。ポイントはインポートされません。 |
| ライン | このデータは、ラインストリングとしてインポートされます。 | |
| パイプ（スーパーストリングに置き換え） | ポイント | このデータはポイントとしてインポートされます。 |
| ライン | このデータは、ラインストリングとしてインポートされます。 | |
| パイプライン（スーパー線形に置き換え） | 該当せず | このデータは、水平および垂直コンポーネントを含むPIベース(交点ベース)の線形としてインポートされます。 |
| ポリライン（スーパーストリングに置き換え） | ポイント | このデータは無視されます。ポイントはインポートされません。 |
| ライン | このデータは、（データに応じて）2Dまたは3Dラインストリングとしてインポートされます。 | |
| テキスト | 該当せず |
このデータは、2D CADマルチラインテキストとしてインポートされます。 「world size」値は「ground」テキスト高として使用されます。紙上のテキスト高はインポートされません。 |
| スーパー | ポイント | このデータは、「頂点ID」を持つ場合はポイントとしてインポートされ、他のすべてのストリングポイントデータの場合はCADポイントとしてインポートされます。設定には、必要に応じて代わりにストリングポイントをポイントとしてインポートできるストリングポイントタイプオプションがあります。 |
| ライン |
すべてのスーパーストリングはラインストリングとして取り込まれます。これは現在、12dのうちすべての2D、3D、4D、パイプ、ポリラインストリングの主フォーマットです。
すべてのスパイラルセグメントは、直線としてインポートされます。 頂点とセグメントのテキストがインポートされ、インポート設定に応じてテキストとして表示できます。「segment Attributes」以外の属性データがインポートされます。ストリング属性はラインストリングとともに入力され、スーパーストリングポイントの作成設定がオンの場合、頂点属性はポイントとともに入力されます。 スーパーストリングパイプからのパイプの設定は、データが存在する場合に3Dパイプオブジェクトとラインストリングを作成し、同じ名前に「_pipes」の接尾辞が付く新しいレイヤーに配置するオプションです。インポート中にデータに対してパイプの偏差テストが行われ、品質の低いジオメトリが分離されます。これらのジオメトリはレビューのために_Check_Geometryという名前のレイヤーに配置されます。鉛直なパイプは、インポート時に表示されるように、鉛直方向に1mmずれて表示されます。 |
|
| Super_alignment |
このデータは、セグメントベースの平面線形とPIベースの縦断線形としてインポートされます。 スーパーストリングパイプからのパイプの設定を選択して3Dパイプオブジェクトを作成し、同じ名前に「_pipes」の接尾辞の付いた新しいレイヤーに配置される場合は、パイプの直径値が使用されます。使用可能な場合は、線形ストリング属性がインポートされます。 注記: 非標準すりつけは直線としてインポートされ、詳細とともに警告メッセージに表示されます。 |
|
| TIN |
このデータは、「内部データ」を含む3D面としてインポートされます。すべての三角形の縁は、内部ブレークラインとしてインポートされます。面三角形によって使用されない頂点はすべて無視されます。 12dから面をエクスポートする場合は、「完全なTINを出力」オプションを使用しないことをおすすめします。また、面プロジェクト設定の「重複ポイント許容値」を0.001mmに設定することもおすすめします。これは、12dインポートペインの下部で実行できるようになりました。 注記: 内部データとは、インポート時に面に埋め込まれるデータです。このプログラムでは編集できません。外部データには、面に構成要素として追加されたオブジェクトが含まれます。これらは面の形状に影響を与え、編集または削除できます。 |
|
|
スーパーTIN （アドバンストインポート） |
このデータがインポートされ、「複合面」に変換されます。スーパーTINに「削除」モードを使用しているTINが含まれている場合、それらは無視され、インポート時にフラグが立てられます。 注記: 複合面が正しく形成されない場合は、元の面を各面の構成要素として使用して、TBC内の複合面で使用されている面を再作成してみてください。 |
|
|
Trimesh （アドバンストインポート） |
このデータは3D BIMオブジェクトとしてインポートされます。また、プロジェクトエクスプローラーの「BIMデータ」セクションにも表示されます。 | |
|
イメージファイル （アドバンストインポート） |
ポイントやラインに添付された画像はインポートされ、プロジェクトエクスプローラの「メディアファイル」フォルダに表示されます。12dでラインに添付された画像には、TBCで添付するためのポイントが作成されます。平面画像はTBCの平面図に描画されます。 注記: 画像は、それらを使用する12daファイルと同じフォルダにある必要があります。 |
|
| インポートできないデータ | ||
|
||
- アドバンスドインポートの追加のオプションは、下記のインポートパラメータを設定する機能です。

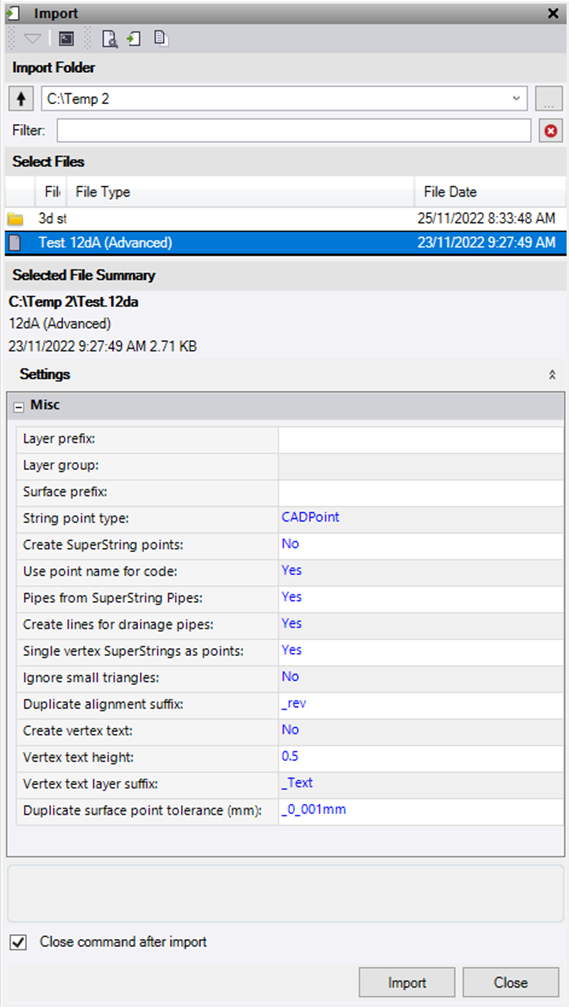

インポート設定 - これはデフォルトのレイアウトで、ドラッグ&ドロップ方式を使用すると、このペインからのインポート中に設定を変更しない限り、ドラッグ&ドロップ方式で取得されます。その後のドラッグ&ドロップのインポートでは、最後に適用された設定が使用され、インポートペインでは最後に使用した設定も再度変更されるまで保持されます。

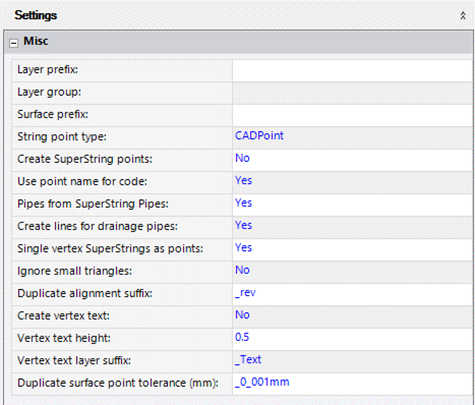

レイヤー接頭辞: インポート時にすべてのレイヤーに接頭辞を追加する機能。
レイヤーグループ:すべての新規レイヤーを新しいグループに結合する機能。
面接頭辞: インポート時にすべての面に接頭辞を追加する機能。
ストリングポイントタイプ: 12dポイントタイプのデータをCADポイントまたはポイントとしてインポートします。12dのポイントに「ポイントID」がない場合、これが「ポイント」に設定されていない限り、CADポイントとしてTBCに読み込まれます。
スーパーストリングポイントの作成: 12dスーパーストリングノードごとにポイントデータブロックのインポートをオフにする機能。スーパーストリングに頂点属性がある場合にのみ必要です。
コードにポイント名を使用: TBCで12dポイント名を特徴コード名として使用する機能。
スーパーストリングパイプからのパイプ: 直径と位置合わせを持つ12dスーパーストリングからTBCでユーティリティパイプストリングを作成する機能。同じ名前に「_pipes」の接尾辞が付いた新規レイヤーに配置されたデータ。
排水パイプのラインを作成する: マンホールの中心にパイプ反転レベルを適用して、マンホールの中心から中心に12d排水ストリングをインポートするときに、3Dラインストリングを作成する機能。同じ名前に「_lines」の接尾辞が付いた新規レイヤーに配置されたデータ。
単一頂点のスーパーストリングをポイントとして使用: 頂点が一つの12dストリングタイプをポイントに変換します。
小さい三角形を無視する: 12dからの1mm2以下で面の問題と原因となり、正しくインポートされない非常に小さい三角形のインポートを中止します。
重複線形接頭辞: ファイルをインポートする際、現在プロジェクトに同じ名前の線形がないかをチェックし、ユーザーによって設定された接頭辞を線形名に追加します。
頂点テキストの作成: 12d頂点とセグメントテキストデータからテキストを作成し、画面に表示する機能。
頂点テキスト高: 頂点テキストとセグメントテキスト用に作成されるテキストの高さの値を選択します。これは、インポート後にプロパティで変更することができます。
頂点テキストレイヤーの接尾辞: 頂点テキストを作成するオプションが使用されている場合、テキストは元のデータと同じ名前のレイヤーに配置されますが、ユーザーが選択した接尾辞が付いています。
重複面ポイント許容値（mm）: これは、プロジェクト設定 > 計算 > 面と同じ設定です。この値は、プロジェクトの設定に関係なく、インポートされた12daファイルに適用されます。
注記: インポートの完了時に、報告するエラーや警告がある場合は、画面にボックスがポップアップ表示されます。これらを確認して、インポートされたデータに影響するかどうかを判断してください。
12daファイルのエクスポート
プロセス:
- ホーム > データ交換でエクスポートを選択します。
- 工事タブをクリックします。
- ファイル形式リストで12Dエクスポートユーティリティを選択します。
- 選択済みオブジェクトボックスをクリックして、画像表示からのエクスポートに含めるオブジェクトを選択するか、オプションをクリックしてリストから選択オプションを選択します。
- エクスポートしたファイルのパスとファイル名をファイル名ボックスに入力するか、参照ボタンをクリックして場所とファイル名を指定します。注記: 既定で、エクスポートファイルにはプロジェクト名が付けられます。
- ファイルをエクスポートした後に別のファイルをエクスポートする場合は、エクスポート後にコマンドを閉じるボックスをオフにします。
エクスポートをクリックします。選択したデータが、指定したファイルにエクスポートされます。
注記: ANZ Toolboxのライセンスをお持ちでない場合は、基本エクスポートユーティリティ（追加設定なし）のみ使用することができます。

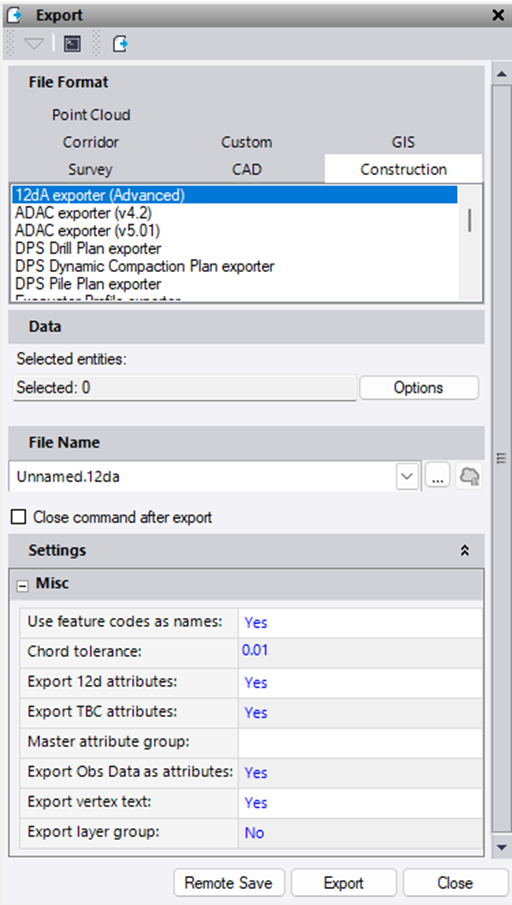

- アドバンスドエクスポートの追加オプションは、以下のエクスポートパラメータを設定することができる唯一の機能です。
- 特徴コードを名前として使用は、12dのポイントにポイントIDの代わりに特徴コードの名前を付けることができます。
- 弦許容値は、「鉛直タブ」ジオメトリでエクスポートされた任意のラインストリングに弦から円弧への許容値を適用し、12dにインポートできるように直線化します。また、直線化された水平ジオメトリにも使用されます。初期設定は10mmです。
- 12d属性のエクスポートを使用すると、以前に12daファイルからインポートされた属性を再度エクスポートすることができます。
- TBC属性のエクスポートは、TBCで構築された属性を12daファイルにエクスポートするかどうかを制御します。
- マスター属性グループを使用すると、エクスポートされた属性を12dで使用するときにグループ化することができます。グループ化に必要なグループ名を入力するか、グループ化しない場合は空白のままにします。
- 観測データを属性としてエクスポートオプションを使用すると、GPSおよびTPS観測から特定の品質および機器データをエクスポートして、「現場データ」属性グループの属性として送信するポイントにすることができます。
- 頂点テキストのエクスポートは、データに添付された頂点テキストを12daファイルにエクスポートするかどうかを制御します。
- レイヤーグループのエクスポートは、TBCでレイヤーが保存されているレイヤーグループをモデル情報に追加し、12d V15+でも同じレイヤーグループを設定します。
- オプションを選択する必要のないその他のアドバンストエクスポート。
- ブロックは、12dにインポートするためのストリングとしてエクスポートされるようになりました。注記: データに多くのブロックがある場合、変換が必要なため、エクスポートプロセスが遅くなります。また、エクスポートされたデータではブロックの名前が失われます。
- TBCで作成されたユーティリティラインは、パイプをパイプスーパーストリングとして12dにエクスポートし、マンホールとジャンクションボックスをTrimeshとしてエクスポートします。
- IFCオブジェクトは12d Trimeshとしてエクスポートされます。
- ポイントに関連付けられた画像の接続は12daファイルにエクスポートされ、すべての使用済み画像は12daファイルと同じ場所にエクスポートされます。
