ASPEC接続の処理

コマンドの説明

ASPEC接続の処理コマンドを使用すると、D-仕様の特定のパイプ、導管、ヘッドウォールのデータ、およびW、S_仕様の特定のポンプ測点を処理することができます。

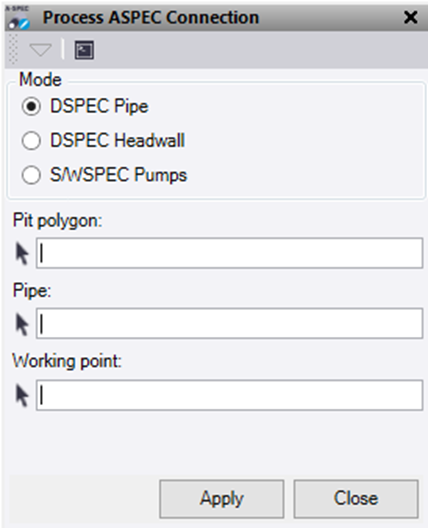

処理するデータに必要なモードを選択します。

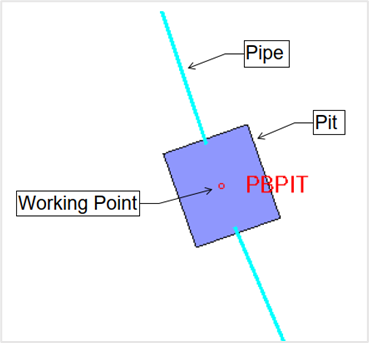

D-仕様パイプ:

この操作により、パイプストリングがピットの中心まで延長され、下表の通りにピットとパイプ特徴のジオメトリ属性が入力されます。

SPEC	Feature Name	Auto-Filled Attribute	Operation
D-SPEC	Cond	St_Pit_No En_Pit_No En_Con_E En_Con_N St_Con_E St_Con_N Length	Attribute value from working point Attribute value from working point Location of working point Location of working point Location of working point Location of working point Length of Cond string
	Pipes	Up_Pit_No Dn_Pit_No DS_IL DS_Pipe_E DS_Pipe_N US_IL US_Pipe_E US_Pipe_N Length	Attribute value from working point Attribute value from working point Level from end of pipe string Location of working point Location of working point Level from end of pipe string Location of working point Location of working point Length of pipe string
	Cond_Pits	Con_Pit_No Easting Northing Depth	Attribute value from working point Location of working point Location of working point Attribute value from working point
	Pits	Pit_No Easting Northing FSL Depth	Attribute value from working point Location of working point Location of working point Level of working point Attribute value from working point

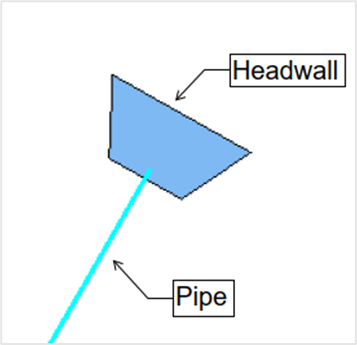

この操作により、ヘッドウォール特徴の東距と北距の属性が入力されます。

SPEC	Feature Name	Auto-Filled Attribute	Operation
D-SPEC	HEWalls	Easting Northing	Location of end of pipe Location of end of pipe

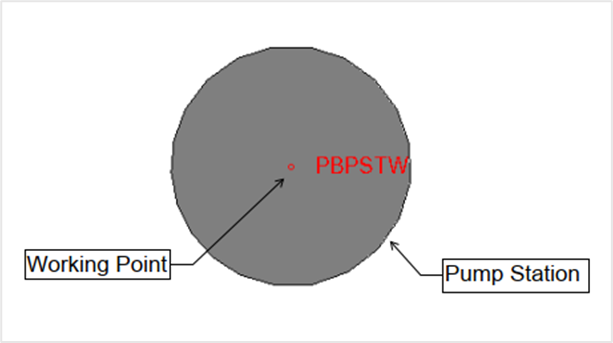

S・W仕様ポンプ:

この操作により、ポンプ測点特徴の東距、北距およびFSL属性が入力されます。

SPEC	Feature Name	Auto-Filled Attribute	Operation
S-SPEC	S_P_Station	Easting Northing FSL	Location of working point Location of working point Level of working point
W-SPEC	W_Pump_Station	Easting Northing FSL	Location of working point Location of working point Level of working point
